(1)数字运营商
数字操作器在此也称为数字操作器,键盘和面板。 7200GS系列有两种类型,LCD操作器和LED操作器,面板的组件名称如图2-19-10和图2-19-11所示。表2-19-5中列出了这两个使命的键说明。

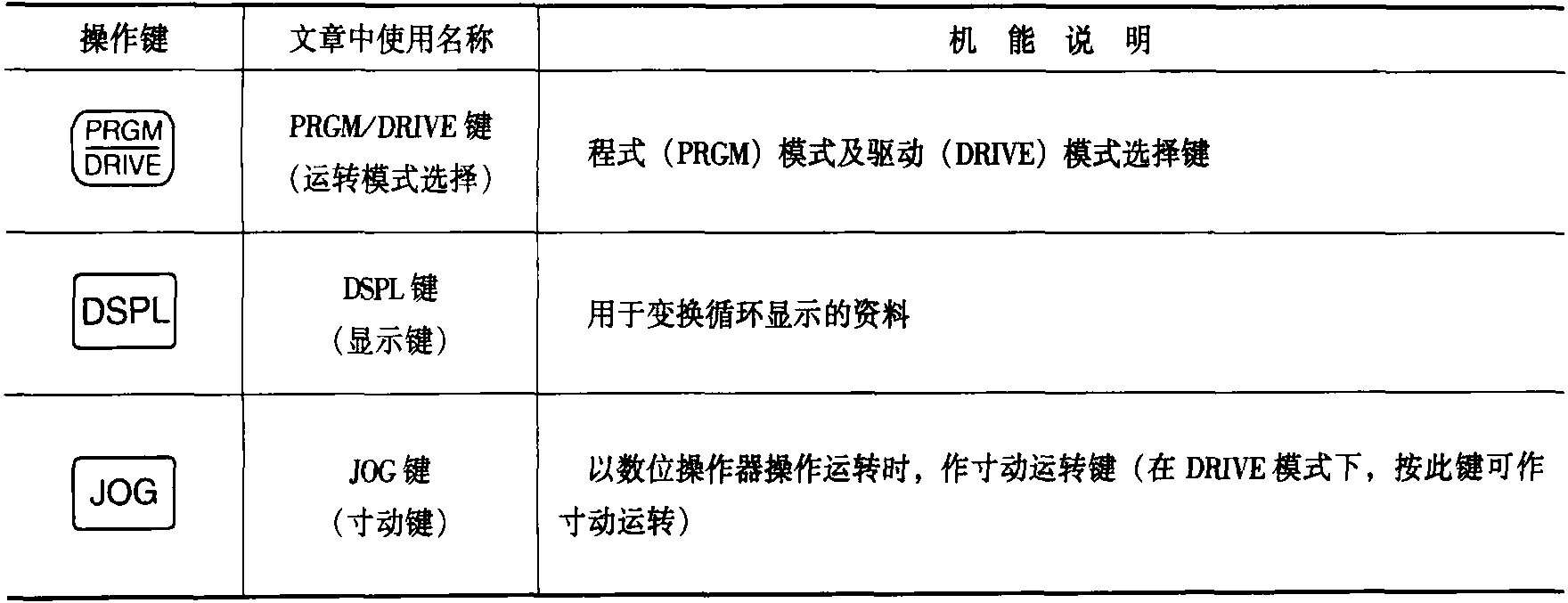

表2-19-5控制按钮的功效

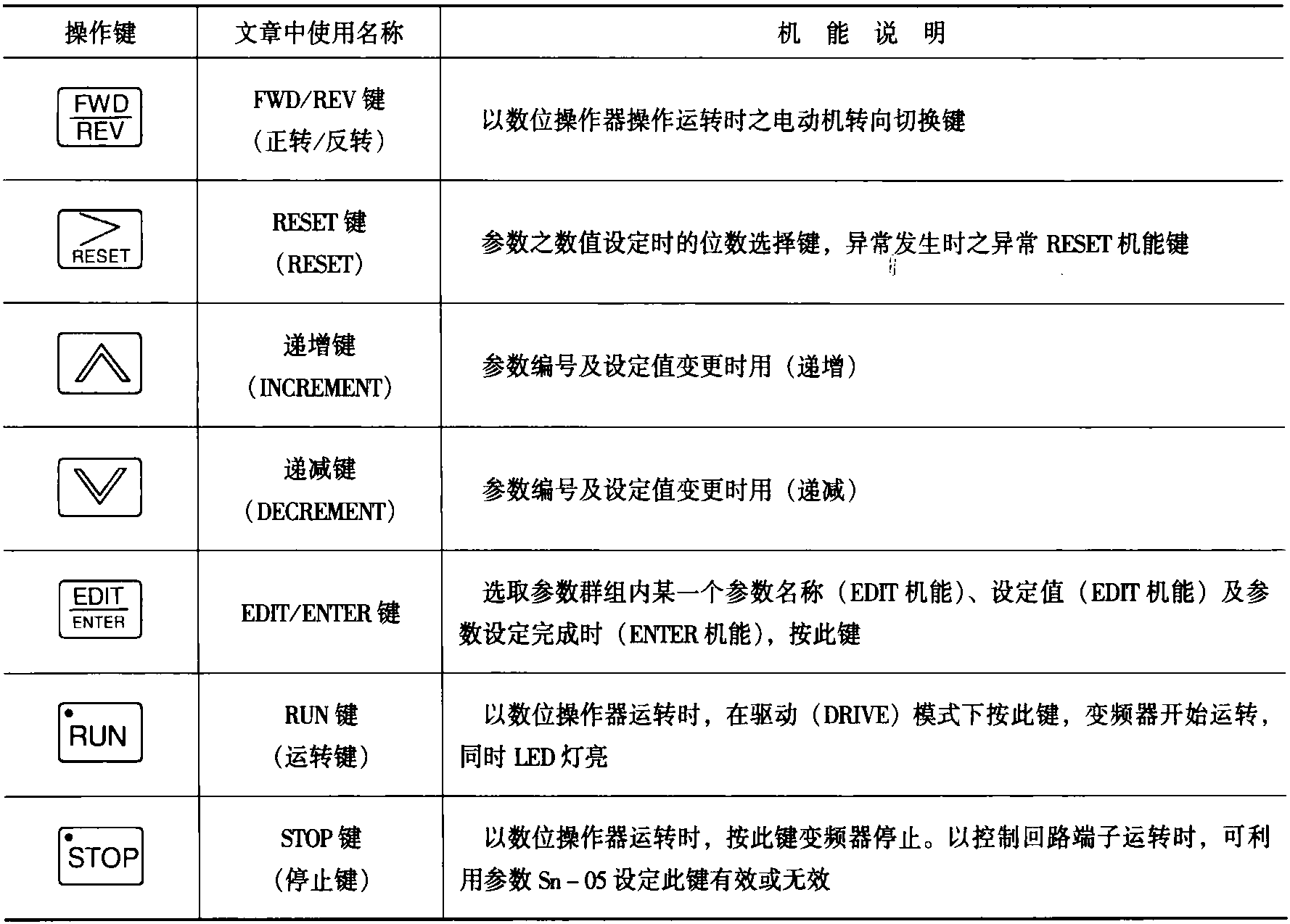

续表

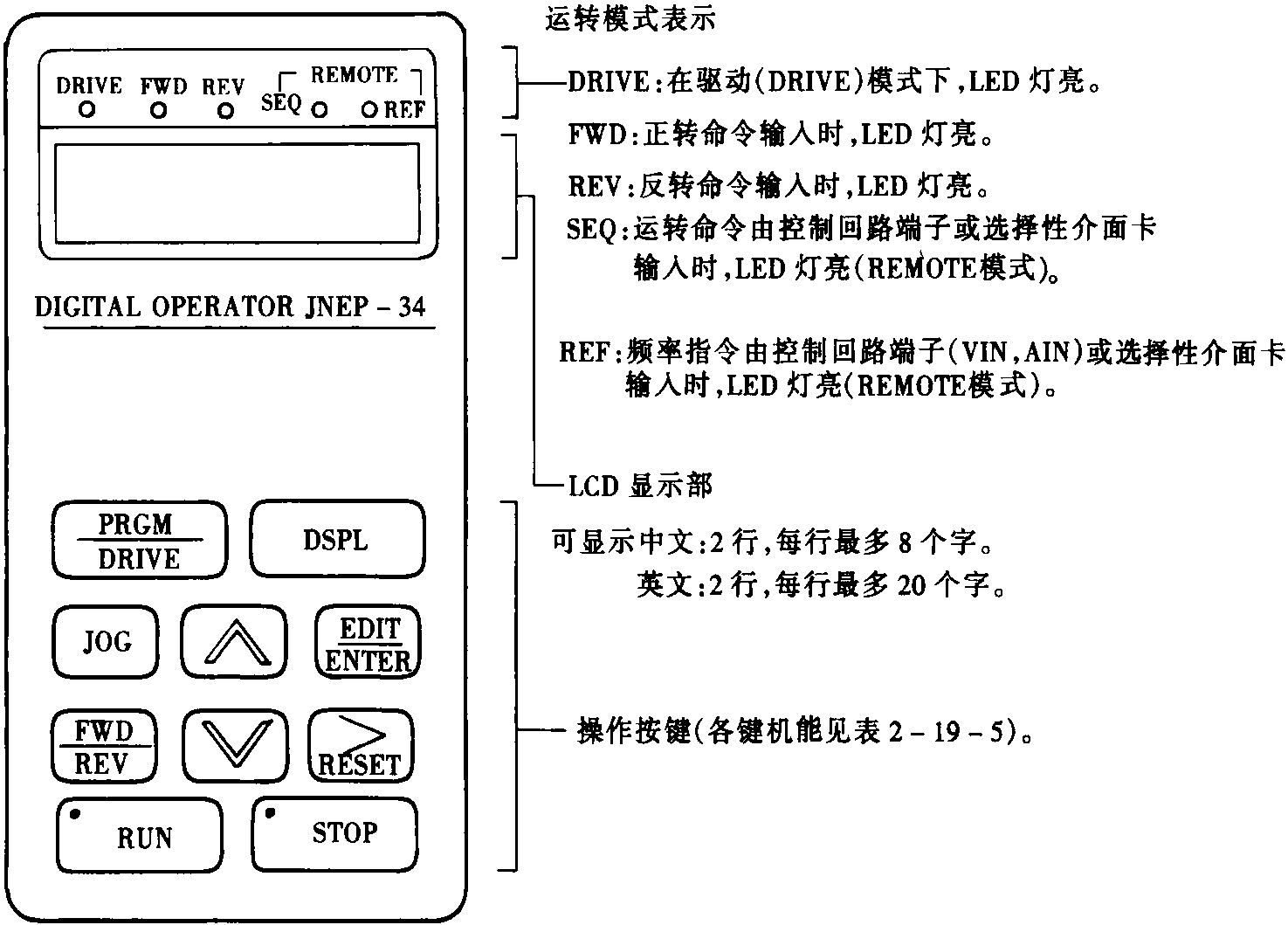

图2-19-10 LCD操作器各部分的名称和用途
(1)7200GS的标准装备是JNEP-34 LCD数字操作器,但也可以用JNEP-33LED数字操作器(可。┤〈。这两个数字操作器的操作模式完全相同,只是显示部分差别。

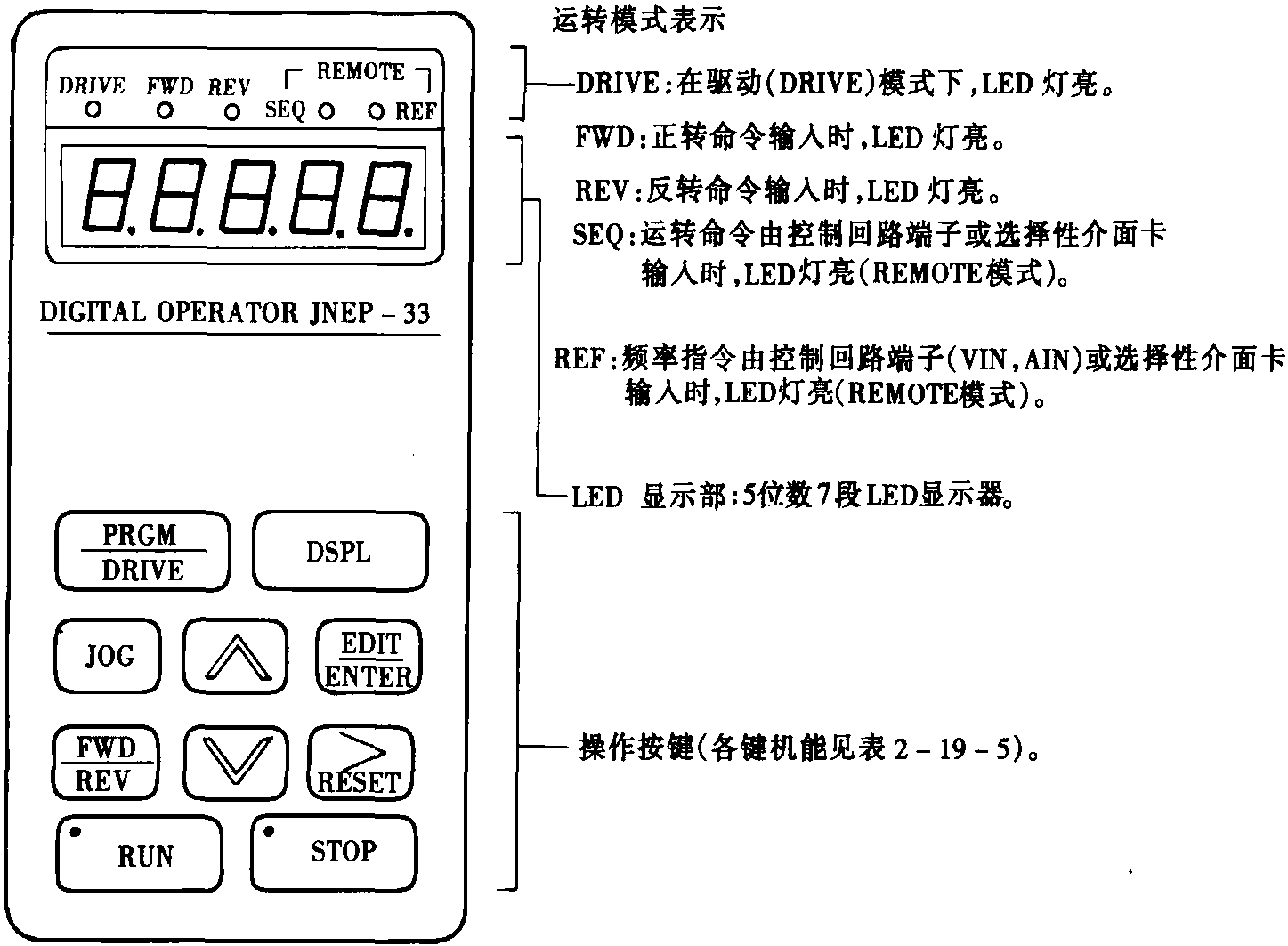

图2-19-11 LED操作器各部分的名称和用途
(2)JNEP-34和JNEP-33数字使用用具有“驱动模式”和“ PRGM模式”。仅当变频器阻止时,才可以通过按
键在DRIVE模式和PRGM模式之间切换。变频器可以在DRIVE模式下运行,参数内容可以在PRGM模式下更改。
凭证操作条件,RUN和STOP指示灯可分为三种类型:“点亮”,“闪灼”和“熄灭”,如图2-19-12所示。
(2)DRIVE模式和PRGM模式显示的内容
键盘现实上是用来演示怎样在DRIVE模式和PRGM模式下事情的,如图2-19-13所示。

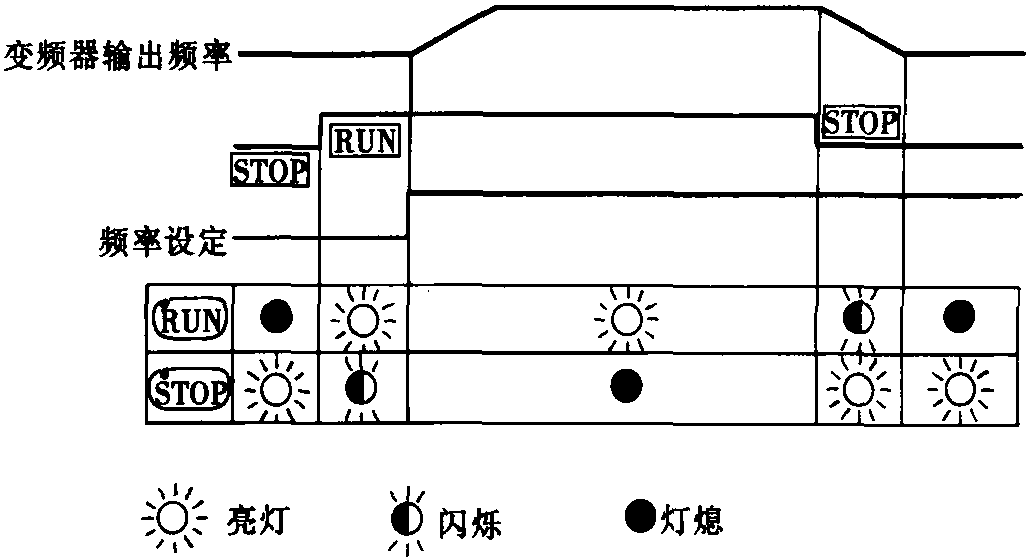

图2-19-12三个RUN和STOP指示灯的显示状态
(1)翻开电源,它将进入驱动器模式,并且当按下
键时,它将切换到程序(PRGM)模式。
(2)若是在电源故障之前泛起过失,请翻开电源并进入DRIVE模式,并连忙显示电源故障之前爆发的最后一个过失(使用U
时)。 LED运算符,n=1?4,
体现异常内容,n=1体现最近的异常,您可以使用
键选择n=1?4)。
(3)若是停电前没有问题,则凭证参数bn-10的设置值显示差别的监视内容。
(4)当我按
删除它时,什么也不显示。
(5)若是在驱动器模式下同时按下
和
键,则可以看到Sn-和Cn-参数组,可是只能举行监视,并且无法举行设置。

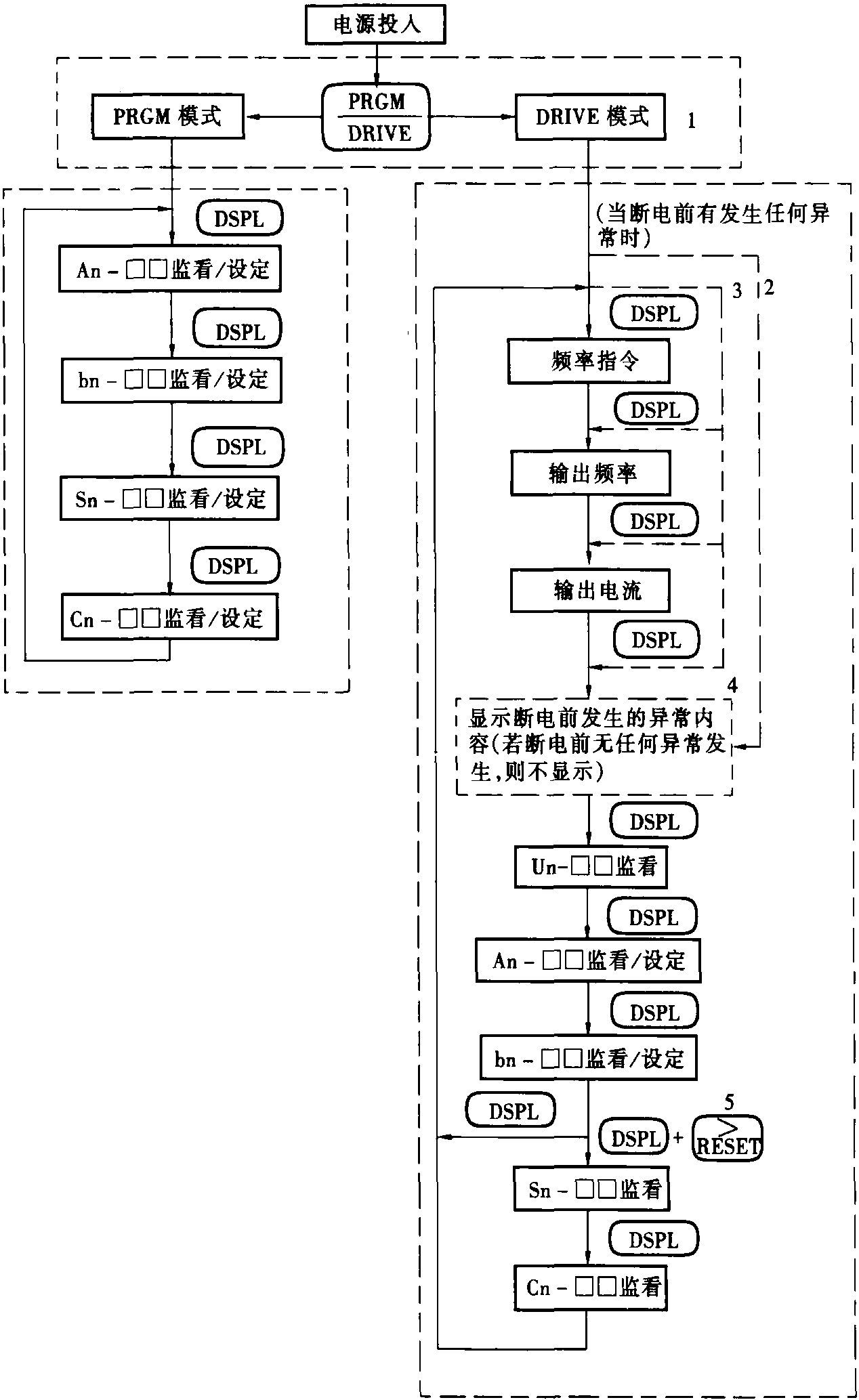

图2-19-13在DRIVE模式和PRGM模式下的键盘演示
(3)参数组形貌
7200GS的所有参数可以分为以下参数组,如表2-19-6所示。
表2-19-6参数组分类
参数组内容参数组内容An-□□频率指令Sn-□□系统参数(只能在阻止后设置)bn-□□运行时代可以更改的参数Cn-□□控制参数(只能在阻止后设置) )无论上述参数组可以设置可在Sn系03(操作状态被设置)。 Sn-03的设置(运行状态)如表2-19-7所示。
表2-19-7 Sn-03(事情状态)两种模式
Sn-03DRIVE模式PRGM模式仅设置和监视②可设置且仅监视0000①An,bnSn,CnAn,bn,Sn,Cn-0101③Anbn,Sn,CnAnbn,Sn,Cn①初始设置。
②同时按
和
在DRIVE模式下监视Sn和Cn参数组。
③将Sn-03设置为0101,以便在试运行调解后不再更改参数。
有一个用于监视的参数组Un-□□:您可以在DRIVE模式下监视一个参数组。
(4)使用数字运算符的示例
在执行:之前,必需将控制参数Cn-01设置为输入电压值。若是:电源为380V,请设置380。
凭证图2-19-14中的操作模式形貌数字操作员的操作办法。表2-19-8中列出了数字操作员的显示。

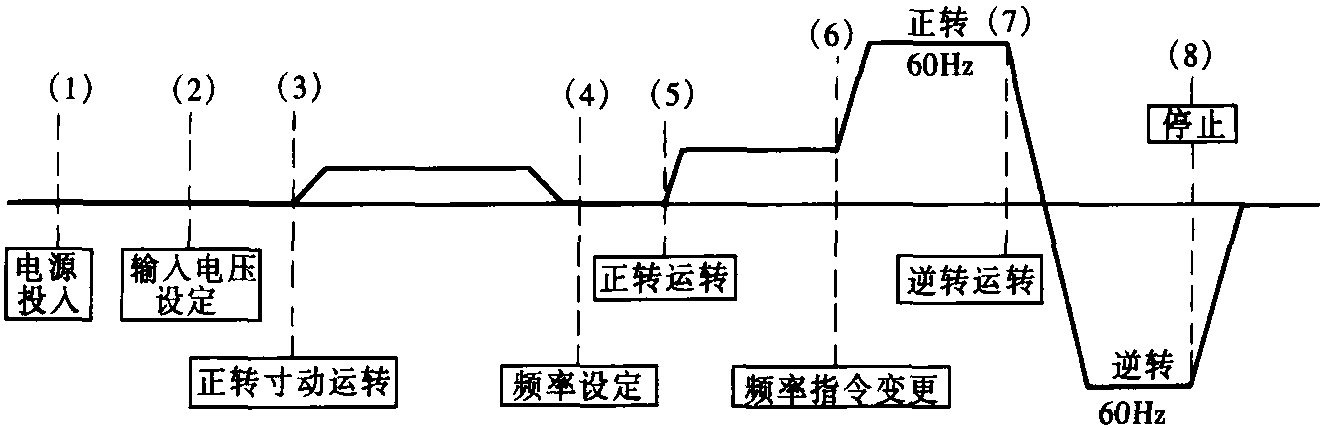

图2-19-14假定的运行妄想

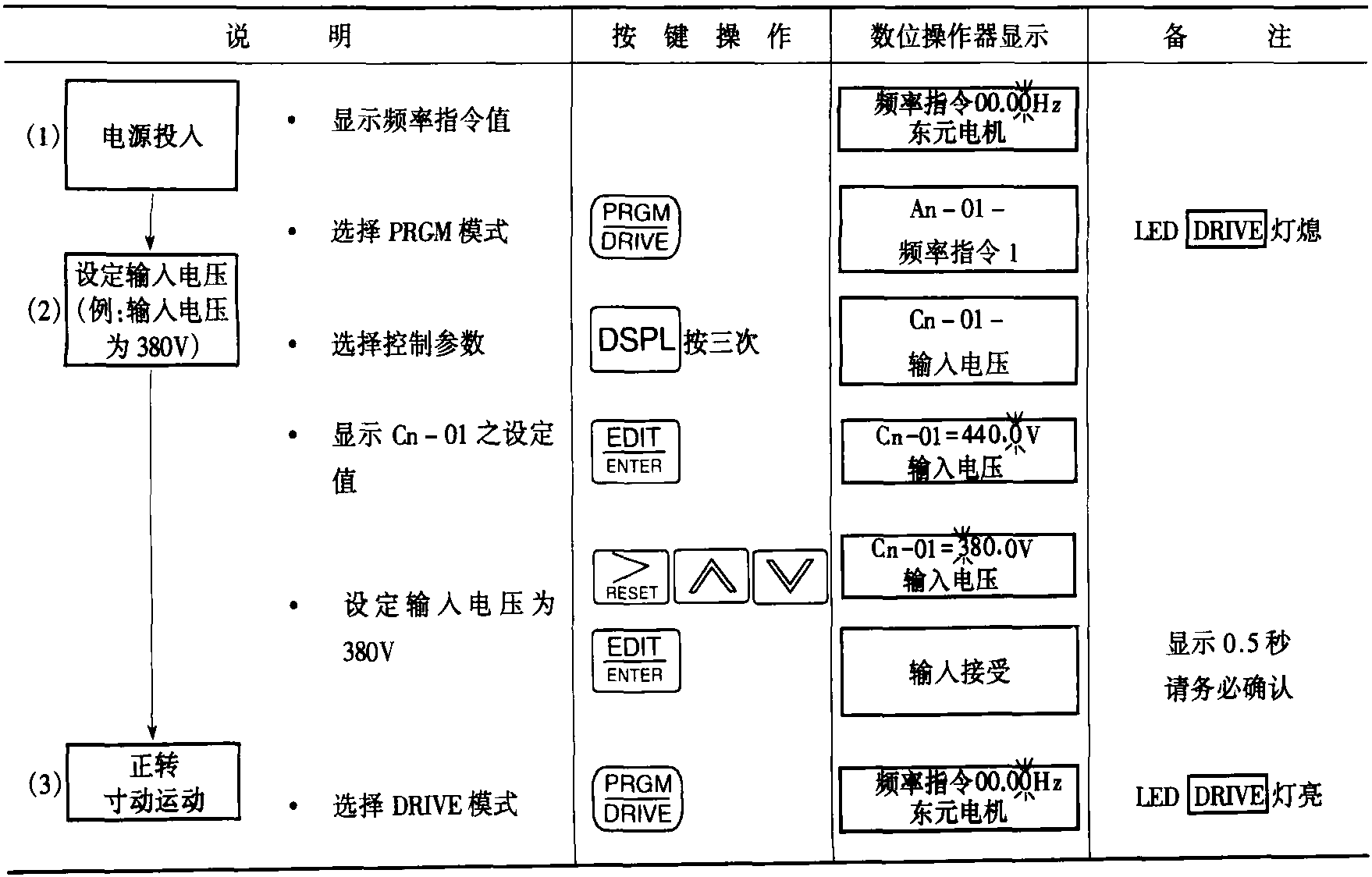

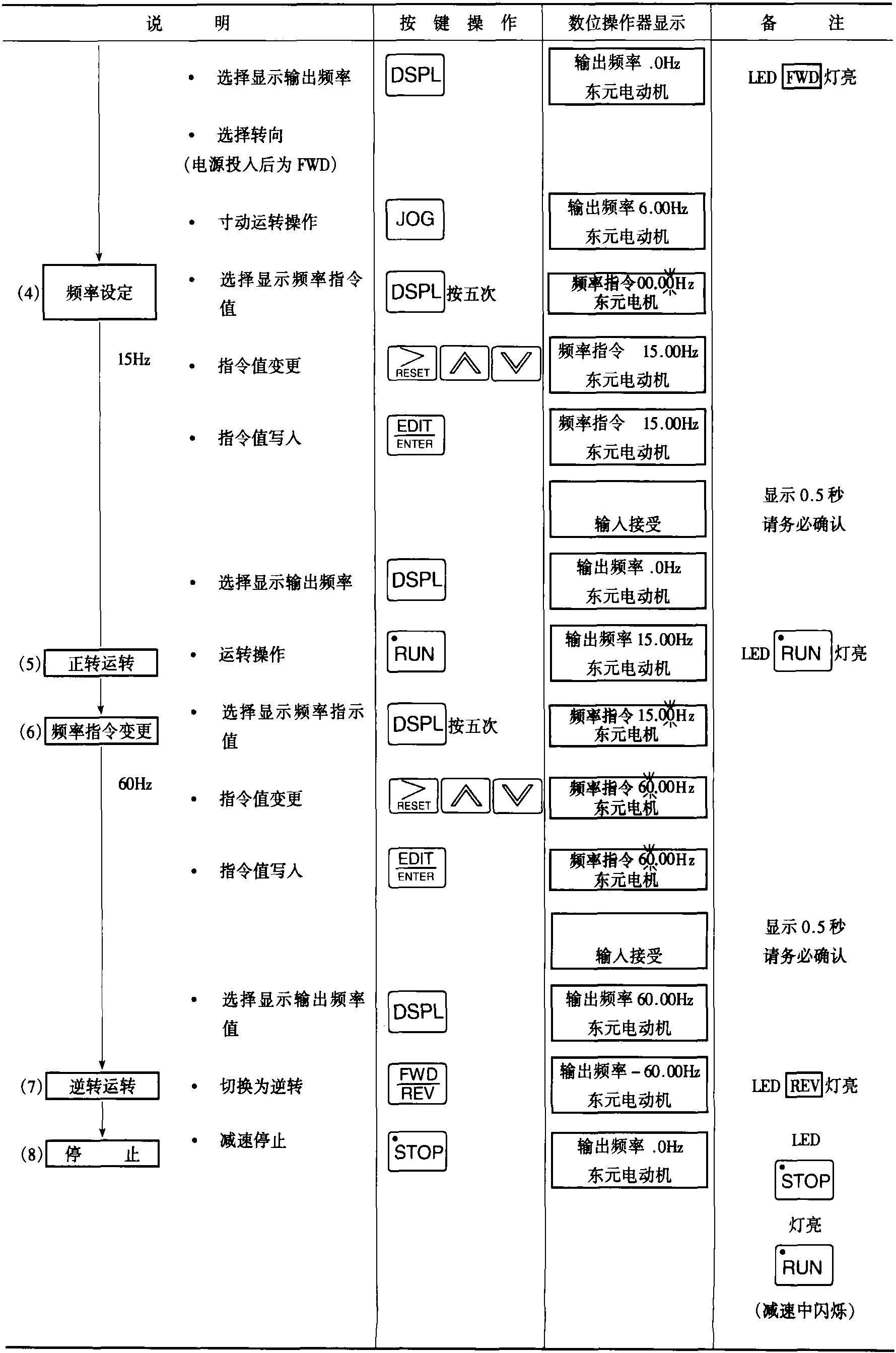

表2-19-8主要事情办法表
续表
(5)选择控制模式
7200GS变频用具有4种控制模式,您可以通过设置参数Sn-13来选择所需的控制模式:
(1)GP: V/F控制模式(无PG反响的V/F控制模式)。
(2)SL:无传感器矢量控制模式(自动电机参数丈量-具有自动调理功效)。
(3)PID: PID节能控制模式。
(4)PG: V/F + PG回路控制模式(与速率反响卡FB-C一起使用)。
关于上述4种控制模式,您可以通过设置参数Sn-13的第一和第二位数来凭证种种使用要求选择适当的控制模式。有关控制模式的选择,请拜见表2-19-9。
表2-19-9参数Sn-13的选择控制要领
Sn-13设定值LCD屏幕显示(中文版)
说明00Sn-13=00V/F控制模式
GP: V/F控制模式(初始设置)01Sn-13=01SL控制模式
SL:无传感器矢量控制模式10Sn-13=10PID控制模式
PID: PID节能控制模式11Sn-13=11PG控制模式
PG: V/F + PG闭环控制模式操作注重事项:
(1)出厂标准设置为V/F控制模式(GP控制模式),要更改为其他控制模式,必需首先遵照上述办法,更改参数Sn-13,然后翻开电源。关闭(关闭电源),在数字操作员指示灯消逝(翻开电源)之后翻开电源。
(2)在无传感器矢量控制模式(SL控制模式)下,首次操作时代,应使用参数Sn-29的自动整定功效举行电机参数丈量。当在另一种控制模式下切换回SL模式时,应使用参数Sn-29自动重新丈量电念头参数。
