图1是在中国常见的三相磁阻步进电念头的剖视图。电念头定子的每两个相对的磁极形成一个相，并且这些磁极的绕组反向串联以形成N-S磁极。电念头的转子在圆周上匀称漫衍有40个小齿，因此俯仰角θZ=360°（1/40）=9°。

（1）单三发操作

（2）双三拍操作

（3）单双3相6位事情原理

（4）多段磁阻步进电机。多段磁阻步进电机凭证轴长分为性能。

自力段，每个段由一组绕组激励以形成一个相。因此，三相电念头具有三相。电念头的每个部分都有一个牢靠在壳体上的定子，转子制成一体并由电念头两头的轴承支持。为了毗连外部负载，转子具有延伸轴。定子的每个部分都有许多脉冲。相绕组纠葛在这些极上。相邻的磁极以相反的偏向纠葛，使得磁极的径向磁场的偏向相反。若是沿电念头的轴向长度看，每个段的转子齿是对齐的，可是对应于差别段的定子齿具有相对的相对位置。因此，部分A的定子齿和转子齿对齐（假设首先为A相供电），部分B和C的定子齿和转子齿未对齐。当励磁从A相变为B相时，效果使B区中的定子齿和转子齿对齐，并使转子旋转一级。当消除了B相励磁而C相励磁时，电机朝相同偏向又迈出了一步。若是重新给办法A通电，然后再执行另一个办法，则A部分中的定子齿和转子齿将再次完全对齐。

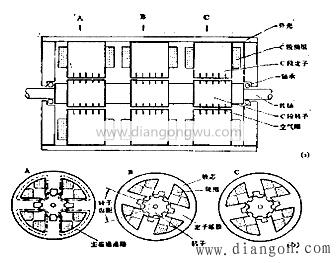

图1多段磁阻步进电机

励磁的三个转变使转子旋转三步或一个转子螺距，若是励磁顺序转变，则电念头可以一连旋转。这是多段式电念头的基本事情原理。

制造商可以利便地增添段数，可是相绕组越多，所需的驱动电路就越多，这响应地增添了驱动电路的本钱。另一方面，若是段数凌驾3，则现实性能不会显着提高。
