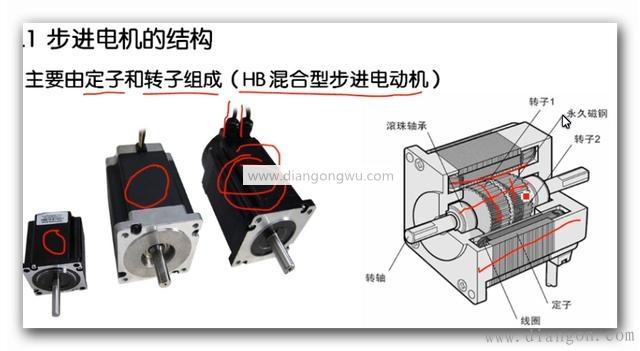

今天 ，我要先容一种步进电机 ，其结构和事情原理在电气行业中很常见。 1.步进电机主要由定子和转子组成（HB混淆式步进电机） ，请参考下图 ，如图1所示。
让我们从左到右看。第一个是小 ，然后第二个是大。右侧有两根绞线的编码器配有编码器？梢跃傩斜栈房刂。最右边是步进电机的三维图 ，任何人都可以通过它轻松地相识着实际结构。定子 ，转子（转子有一个磁铁 ，这是我们的 ；煜讲浇缒钔肥窍衷谑褂米钇毡榈牟浇缒钔。让我们再看一看。有拆卸的步进电念头。这更直观 ，如图2所示）。/p>

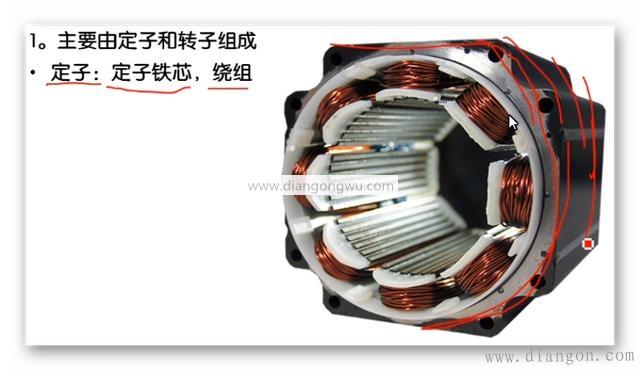

好悦目看。定子铁心内部的绕组与交流电念头是否略有差别？有绕组和定子铁芯。该定子主要由硅钢板组成。有空的时间可以检查一下。该组装要领主要避免涡电流的形成。让我们看一下下图 ，如图3所示。/p>

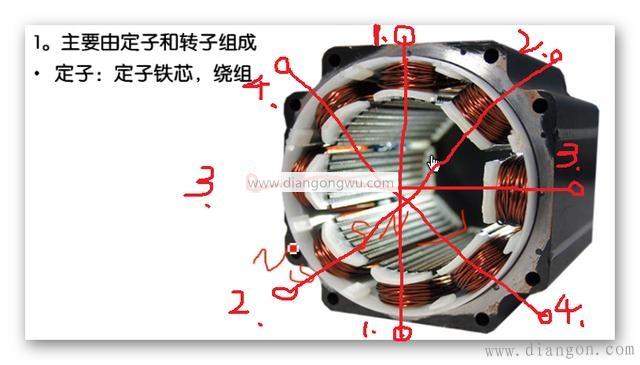

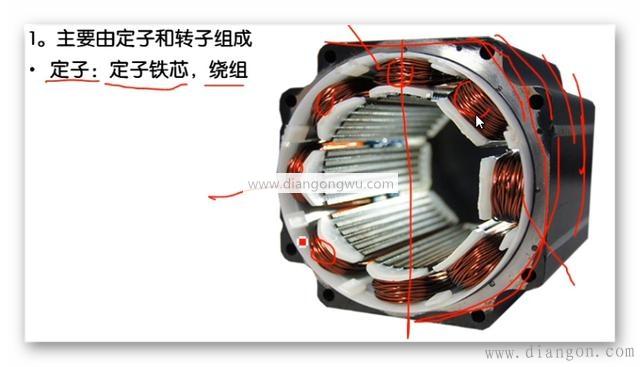

这里总共有几多个绕组？ 8是准确的吗？让我们看一下上下绕组。我在中心毗连了一条直线。也就是说 ，您可以将这两个绕组毗连到一个绕组中 ，其余绕组相同 ，因此获得4个绕组。每个绕组都纠葛在硅钢上。硅钢中有一个槽 ，其宽度与刻在转子上的槽相同。一体。凸凹相比 ，一是相同的。由于它使用直流电 ，因此一旦提供能量 ，便会形成磁场。让我们看一下下面的图 ，如图4所示。
只要通电 ，这是S极 ，另一个是N极。若是电线反向毗连 ，刺激也将反向。因此 ，这种混淆式步进电机自行通电的方法是通过往返更改。若是有时机 ，您会发明步进电念头损坏了 ，并通过拆解来审查它-有8根电线毗连在一起。两个线圈相互毗连 ，两根导线毗连（即 ，两个线圈毗连 ，串联在一起形成一个线圈） ，关于这张照片中的每小我私家 ，我已经标记了8个线圈 ，这四个线圈组成了。我将其他8个线圈更改为4个线圈 ，可以将它们更改为2个线圈吗？虽然 ，您可以使用并联励磁或串联励磁将四个线圈毗连在一起。有人还能将两个线圈毗连到一个吗？我的回覆是。您的老板会告诉您不要将其用于明天的事情！因此 ，接线时必需注重不要过失地毗毗邻线。接下来 ，让我们再次看一下转子 ，如图5所示。

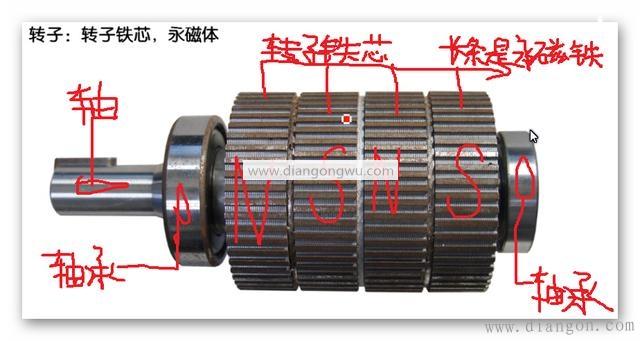

转子：有转子铁芯 ，永磁体 ，两组磁体 ，一组带有S极 ，另一组带有N极。它以这种方法安排 ，并且其主要功效是具有较大的推力。让我们看一下S。磁极和N极磁体之间的对应距离相同 ，并且凹槽部分面临凸出部分。也就是说 ，S极和N极必需是过失的凹槽。它是推拉功效。步进电机的主要参数是什么？图6：

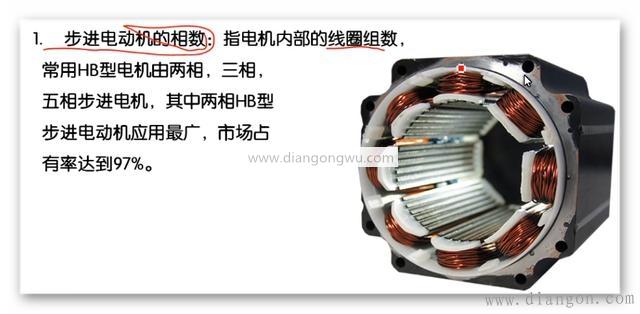

在我们的市场中 ，两相最大 ，而最大数目是线圈数。第二个是位数 ，如图7所示。

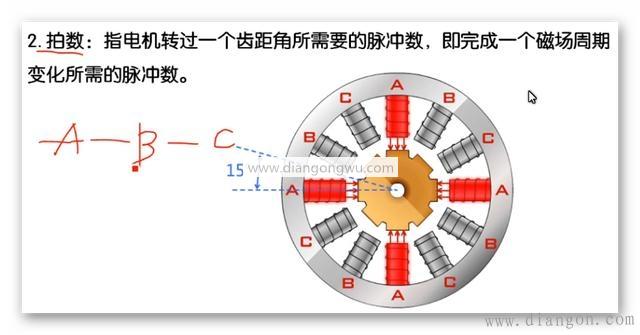

Beats：这句话是什么意思？例如 ，当A线圈的4个线圈通电时 ，应将其拉出。这将为我的B线圈供电（虽然A线圈已关闭电源） ，而B线圈将向后拉。然后 ，牙齿（角度为15度）将旋转。当B线圈通电时 ，C线圈再次通电 ，当通电时 ，将其拉动并旋转到差别的角度 ，最后是A.通电后 ，线圈 ，B线圈和C线圈。下一个A线圈 ，B线圈和C线圈通电 ，下一个ABC线圈通电时 ，最后一个ABC线圈通电。因此 ，他需要的脉冲数是3个ABC脉冲。
