步进电机都用在什么上(PM型永磁步进电机转矩的爆发及负载角)
宣布日期：2021-03-11 15:00
凯时娱乐
步进电机可视为多极同步电机。同步电念头的定子爆发的磁场吸引转子的磁极，使得转子的磁场和定子的磁场同时旋转。当施加负载时，转子磁场和定子磁场坚持恒定的角度误差，从而在转子中爆发平衡负载的电磁转矩，该误差角称为功率角。

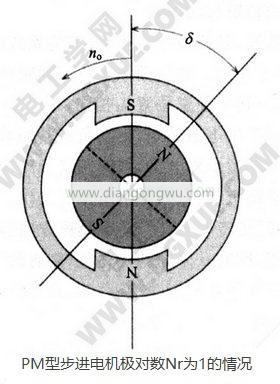

如下图所示，定子在气隙外部，转子在气隙内部，并且定子和转子都是永磁体。外定子以代表旋转磁场的铁心速率逆时针旋转。此时，当施加负载转矩TL时，仅转子极轴以功率角中心δ偏离定子极轴，并且转子仍在定子磁场下以同步速率n0旋转。
由于由转子爆发的输出转矩T1与负载角成正弦关系转变，以是最大转矩为Tm1，其等式如下。
T1=Tm1sinδ

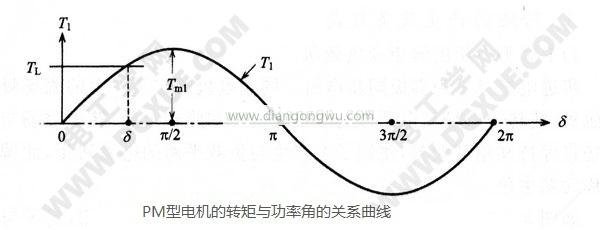

因此，负载扭矩TL与δ平衡。在下图中，笔直轴体现转矩T1，水平轴体现负载角，当δ=π/2位移角时，会泛起最大电磁转矩。当负载转矩大于最大电磁转矩δ>π/2时，定子磁场无法使转子以同步速率旋转，这种征象称为失步征象。真正的步进电机的定子不是如上图所示旋转的永磁体。所谓的两相电念头是指两个线圈，它们之间的间距差为π/2。通过具有相位差的交流电后，会爆发一个π/2的旋转磁场。
