电磁调速电念头控制器的常见缺陷及其处置惩罚要领

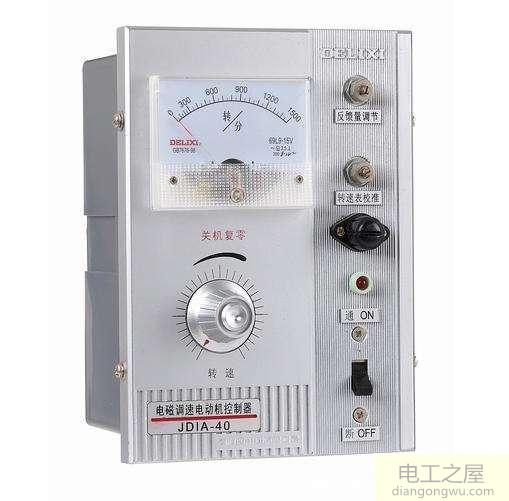

电磁调速电念头控制装置基本上是可控硅的半波整流器，由两部分组成：主电路和控制电路。

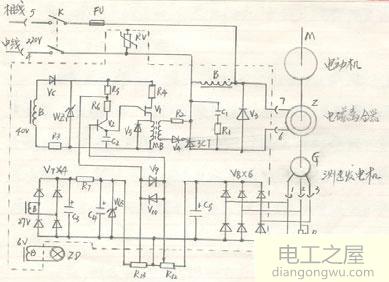

如图所示，主回路是带有续流二极管的半波可控整流电路，控制回路主要由测速反响环节，电压设定环节和相移触发环节组成？刂频ノ皇褂猛ㄓ玫ソ峋骞埽˙T33）触发电路。通过调理R13来改变给定电压的巨细，时间常数充电电容器C2会爆发转变，从而可以控制晶闸管的导通角。

1.电磁调速装置的一样平常故障体现及处置惩罚要领

接通电源后，由于晶闸管故障，主电路中的包管丝烧断。

b。接通电源后，提高O的速率将连忙烧断包管丝？赡艿脑倒试墒抢湃谱槎搪坊蚺连线最后碰撞，导致续流。二极管V3爆发故障。

2.调理给定的电位计R13时，负载上没有输出DC电压。主要缘故原由是给定的电压链路故障。例如，给定的变压器R13断开或给定的DC电压异常。您可以通过用万用表丈量电位器来剖析和判断给定的电压值以及电位器的开关状态。关于JZT型控制电路，非DC电压输出的缘故原由主要是由于放大器管V2或单结晶体管V1损坏。若是主电路SCR损坏，则不会爆发直流电压输蜕化误。

若是泛起非输出故障，请使用以下要领举行维修。拆下控制单位，使用大功率电阻器作为虚拟负载，翻开控制电源并丈量给定电压。若是正常，请丈量脉冲变压器输出端子上的电压。若是触发脉冲正常，则在调理给定的电位计时，您应该能够在脉冲变压器的次级侧丈量约莫0-1V的电压。若是没有电压，则意味着脉冲变压器之前的电路有故障，这时您可以检查单结晶体管V1的发射极电容器C2上的电压。调理电位器R13时，若是电容器C2上的电压在0-12V周围转变，则批注给定链路正常，您可以进一步检查单结晶体管V1是否正常。若是电容器C2上的电压没有转变到给定电压，则需要检查放大器电路。

3.速率控制异常。也就是说，若是给定的电位器稍微旋转，则电念头将以全速运行，并且您将无法举行从低速到高速的平稳速率调理。这种情形通常是由taco发电机的输出异相并损坏整流二极管V8引起的。使用万用表可以丈量三相速率丈量电压的输出是否正常，三相电压是否平衡，二极管V8的滤波电容器C5是否损坏，然后找蜕化误。

4.当给定的电位计位于位置0时，SCR仍具有能够丈量负载上50-60V电压的输出，此过失有两个缘故原由。

（1）大大都是由单结晶体管的走漏引起的，第三是反向电阻小于正常值。

（2）晶闸管R1C1电阻电容吸收电路的电容变小，或者电容器电极的接触不良，因此晶闸管也会爆发故障。纵然毗连断开，晶闸管仍处于导通状态。

5.电机不稳固，摆动规模大。这种故障主要爆发在单结晶体管中，您可以通过调解单结晶体管的输入电压来减轻这种故障。

为了使用准确的要领从电念头过失中恢复，您需要相识电念头运行中常见过失的性子和缘故原由，以阻止旁路，节约时间并快速消除过失。坚持电念头尽可能正常运行。
