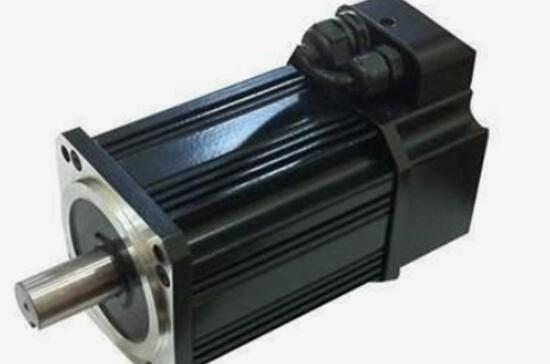

伺服电机内部的转子是永磁体，由驱动器控制的U/V/W三相电形成电磁。釉谡飧龃懦〉淖饔孟滦。同时，电机的编码器将信号反响给驱动器，驱动器凭证反响值与目的值的较量来调解转子的旋转角度。伺服电机的精度取决于编码器的精度(行数)

关于交流电机矢量控制手艺的论文和种种文章许多。然而，难题的公式和坐标经常被用来形貌它们。若是没有扎实的数学、控制等理论基。嘈鸥魅硕加型校苣衙魅。日都君尽可能用通俗易懂的图解和盘算，讲述了电机结构、静态坐标和旋转坐标的转变、矢量控制、伺服控制等电机驱下手艺。

在谈控制之前，为了更好的明确控制，我们先来看看电机的结构。实时使用的电机结构很是重大，但可以简朴明确为电机由装置在内部的转子和装置在外部的定子(也有反向电机)组成，其中一样平常安排永磁体，定子内部一样平常纠葛铜线。然后插入中心轴驱动驱动工具。

经由一百年的生长，电机手艺已经形成了如上的种种分类。电机用磁铁属于有数金属，产量主要漫衍在海内。近年来，由于稀土质料的高腾效应，行业正在起劲研究怎样镌汰稀土的使用，坚持性能，降低产品本钱，这是企业和工程师们永恒的话题。现在，同步电机在现实应用中获得普遍应用。

装置磁铁的同步电机零件主要分为SPM(外貌磁铁)和IPM(内部磁铁):

SPM电机由于控制简朴，很早就被工业界接纳。可是，由于磁铁装置在转子外貌，可用的功率主要来自其自身的外貌磁铁。

IPM电机今年被普遍使用，由于它们可以通过使用磁体和磁体周围的激励功率爆发高密度能量，并且它们可以通过建设起劲镌汰稀土的使用。

言归正传，说说交流电机的控制。

通用电机驱动变频器如上图。我们可以看到，IGBT的输出和电机的输入是三相(电压和电流的UVW)，而电机内部的磁铁只有S极和N极。同时，三相UVW属于静止坐标，而电机运行时属于旋转坐标，以是要想控制电机，需要用两相的旋转坐标来交流三相的静止坐标。

我们先往下看矢量控制的结构图：

交流电机电流采样获得三相交流值，由克拉克变换成两相坐标( )，再由Park变换用旋转dq坐标取代静态 坐标，形成反响值，用dq的指令值盘算。

凭证PI控制器的盘算效果，可以获得dq两相的电压指令值。旋转坐标的dq指令值通过逆Park变换获得静止坐标的 ，然后通过逆Clark变换获得三相电压驱动指令来控制空间矢量脉宽调制的输出。

另外，D轴对应励磁爆发的转矩，Q轴对应永磁体爆发的转矩。在SPM电机的控制中，我们可以将D轴的下令值设置为0。可是在IPM电机控制中，D轴和Q轴都要用，以是速率环中要输出两个下令。

下面使用正向克拉克变换和帕克变换来盘算怎样举行坐标变换：

style="width: 500px; height: 515px;" />

　　Clark变换

　　我们设定U和α轴一致，并假设k为三相与二相的矢量振幅比系数。通过上面图示我们可以获得：

　　α = k{ U - 1/2V - 1/2W}

　　β = k{ sqrt（3）/2V - sqrt（3）/2W }

　　由于三相平衡，我们可以有：

　　U + V + W = 0

　　α = U

　　带入上式可以获得： k = 2/3

　　以是β = 1/sqrt（3）*（V-W） = 1/sqrt（3）*（U+2V）

　　Park变换

　　我们假设αβ轴与dq轴之间有着θ的角度，把αβ剖析到dq轴上，再使用三角公式可以获得：

　　d = αcosθ + βsinθ

　　q = -αsinθ + βcosθ

　　旋转坐标与静止坐标的逆变换同上述一样，这里就省略了。

　　上面我们聊了坐标变换与矢量控制结构，矢量控制的目的是控制伺服的同时，使电流与电压的位相一致进而提高电力效率和电机转矩的效率。下面我们再来相识下包括矢量控制在内的伺服控制结构。

　　上述结构可以简化为以下：位置控制环，速率控制环，矢量（电流）控制环。

　　浅析了交流电机的矢量控制，现实使用变频器的交流电机控制中，由于外乱，温度，高频等等因素的影响，使得电机控制算法越来越重大，精度越来越高，但我们只要掌握了上述最基本的要领，有助于明确其他生长算法。

　　1.交流感应伺服电机的矢量控制

　　矢量控制理论最先是在1971年由德国学者F.Blachke提出的。在伺服系统中，直流伺服电性能获得优良的动态与静态性能，其基础缘故原由是被控制只有电机磁通Ф和电枢电流Ia，且这两个量是自力的。别的，电磁转矩（Tm=KT Ф Ia）与磁通Ф和电枢电流Ia划分成正比关系。因此，控制简朴，性能为线性。若是能够模拟直流电机，求出交流电机与之对应的磁场与电枢电流，划分而自力地加以控制，就会使交流电机具有与直流电机近似的优良特征。为此，必需将三相交变量（矢量）转换为与之等效的直流量（标量），建设起交流电机的等效模子，然后按直流电机的控制要领对其举行控制。

　　下图所示三相异步交流电机在空间上爆发一个角速率为ω0的旋转磁场Φ。若是用图b中的两套空间相差900的绕组α和β来取代，并通以两相在时间上相差900的交流电流，使其也爆发角速率为ω0的旋转磁场Φ，则可以以为图a和图b中的两套绕组是等效的。若给图c所示模子上两个相互笔直绕组d 和 q，划分通以直流电流id 和iq ，则将爆发位置牢靠的磁场Φ，若是再使绕组以角速率ω0旋转，则所建设的磁场也是旋转磁。浞岛妥僖灿胪糰一样。

　　三相A、B、C系统变换到两相α、β系统

　　这种变换是将三相交流电机变为等效的二相交流电机。上图a所示的三相异步电机的定子三相绕组，相相互差1200空间角度，当通以三相平衡交流电流 iA， iB， iC 时，在定子上爆发以同步角速率ω0旋转的磁场矢量Φ。三相绕组的作用，完全可以用在空间上相互笔直的两个静止的α、β绕组取代，并通以两相在时间上相差900的交流平衡电流 iα 和 iβ ，使其爆发的旋转磁场的幅值和角速率也划分Φ和ω0，则可以以为上图a、b中的两套绕组是等效的。

　　应用三相/二相的数学变换公式，将其化为二相交流绕组的等效交流磁场。则爆发的空间旋转磁场与三相A、B、C绕组爆发的旋转磁场一致。令三相绕组中的A相绕组的轴线与α坐标轴重合，其磁势为

　　凭证磁势与电流成正比关系，可求得对应的电流值iα 和 iβ 。

　　三相交流磁势的变换

　　除磁势的变换外，变换中用到的其它物理量，只要是三相平权衡与二相平权衡，则转换方法相同。这样就将三相电机转换为二相电机。

　　矢量旋转变换

　　将三相电机转化为二相电机后，还需将二相交流电机变换为等效的直流电机。若设d为激磁绕组，通以激磁电id，q为电枢绕组，通以电枢电流iq ，则爆发牢靠幅度的磁场Φ，在定子上以角速率ω0旋转。这样就可看成是直流电机了。将二相交流电机转化为直流电机的变换，实质就是矢量向标量的转换，是静止的直角坐标系向旋转的直角坐标系之间的转换。这里，就是把iα 和 iβ 转化为 id 和 iq ，转化条件是包管合成磁场稳固。iα 和 iβ的合成矢量是 i1，将其在Φ偏向及笔直偏向投影，即可求得id 和 iq 。 id 和 iq 在空间以角速率ω0旋转。转换公式为

　　直角坐标与极坐标的变换

　　矢量控制中，还要用到直角坐标系与极坐标系的变换。由id和iq求i1，其公式为

　　接纳矢量变换的感应电机具有和直流电机一样的控制特点，并且结构简朴、可靠，电机容量不受限制，与一律直流电机相比机械惯量小。

　　接纳矢量变换的感应电机具有和直流电机一样的控制特点，并且结构简朴、可靠，电机容量不受限制，与一律直流电机相比机械惯量小。

　　2. 交流同步电机的矢量控制

　　基来源理

　　直流电机中，无论转子在什么位置，转子电流所爆发的电枢磁动势总是和定子磁极爆发的磁场成90°电角度。因而它的转矩与电枢电流成简朴的正比关系。交流永磁同步电机的定子有三相绕组，转子为永世磁铁组成的磁极，同轴毗连着转子位置编码器检测转子磁极相关于定子各绕组的相对位置。该位置与转子角度的正弦函数关系联系在一起。位置编码器和电子电路连系，使得三相绕组中流过的电流和转子位置转角成正弦函数关系，相相互差120°电角度。三相电流合成的旋转磁动势在空间的偏向总是和转子磁场成90°电角度（超前），爆发最大转矩，若是能建设永世磁铁磁场、电枢磁动势及转矩的关系，在调速历程中，用控制电流来实现转矩的控制，这就是矢量控制的目的。
