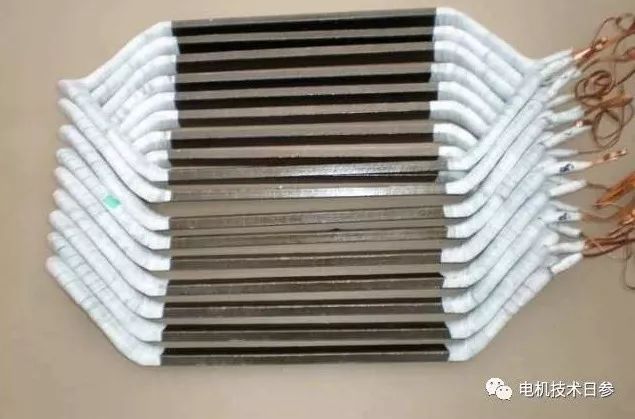

一个团队旅行了企业，对高压电机线圈的制造工艺很感兴趣，而层层绝缘的纠葛工艺特殊难以想象
。现实上，高压电机线圈的加工是一个很是繁琐的历程，纵然接纳自动化装备，总有一些环节需要人工完成
。事实上，每一个被以为繁琐的项目都有其须要性
。今天女士加入分享定子绕组紧固的理论要求，也许关于制造工艺的内容来说很正常
。

假设运行中绕组受电磁力作用，出口端突然短路，电磁力会增添几十倍
。别的，若是高压电机的线圈与槽壁接触不良，会爆发电容器放电，造成电气侵蚀
。笔直电机还必需避免杆下沉
。因此，定子绕组也必需接纳可靠的紧固步伐
。

1槽内线棒所受的电磁力及其紧固

铁芯槽内的内棒受到的电磁力与上下棒电流和槽内内棒长度的乘积成正比
；但与定子槽宽成反比
。力的作用偏向是，当统一槽杆中的电流偏向相同时，电磁力将两层杆压向槽底
；当槽中两层棒的电流偏向相反时，电磁力将上棒压向槽楔，下棒压向槽底
。若是统一槽中的棒条同相，则电流偏向始终相同
；相电流抵达幅值时，作用在杆上的电磁力抵达最大
；若是统一槽中的杆异相，电流偏向有时相同，有时相反，作用在杆上的电磁力总是小于上述最大值
。凭证盘算效果，10万千瓦发电机正常运行时，每厘米作用在下杆上的电磁力约为20 N，每厘米作用在上杆上的电磁力约为15 N.若是单相突然短路，在不思量磁路饱和效应的情形下，电磁力可以抵达正常运行的120倍左右
；若是思量饱和效应，约莫是70倍
。

在大型汽轮发电机中，定子线棒的槽紧固通常接纳以下三种结构方法：

(1)槽口用对楔楔楔紧，并垫有弹性波纹垫，槽底和夹层垫有半导体适形质料制成的垫
。凹槽中的预埋钢筋需要压制和固化
。

(2)用盘根牢靠，下线前放一个薄衬垫，涂上半导体盘根，嵌下条后填隙，嵌上条
。沟槽内的内钢筋应在压实后固化
。

(3)缺口用头楔楔入，侧面用“扩槽斜模”要领楔入
。也就是说，铁芯压装时，每叠抵达一定长度(300~500 mm)时，叠放一段槽形扩大的铁芯
。线圈嵌入槽后，半导体楔被打入其侧面
。这种结构不需要固化
。

2定子绕组端部紧固

关于高压、高速的大型电机，端部通常要延伸很长时间，以是受到很大的机械力
。特殊是突然短路爆发的电磁力可达稳态时的百倍以上，使绕组端部遭受弯矩，最大弯矩爆发在绕组槽口处
。不但是突然短路，运行历程中的负载转变也会对绕组端部爆发攻击应力
。若是绕组端部紧固不可靠，槽口处的绕组绝缘会频仍振动，导致绝缘受伤、脱落甚至断裂，造成高压击穿事故
。因此，绕组端部必需在轴向、径向和切向牢靠牢靠
。

定子绕组线棒的槽可用梳形板或对接楔形绝缘块牢靠
。

关于小型和中型涡轮发电机，绕组端部可以用下列要领牢靠在端环上

为了使定子线棒相关于铁芯移动，一些大容量发电机接纳了轴向追随的端部牢靠结构
。

关于大型水轮发电机，为了避免钢筋下沉，端垫、垫片、端箍、压板和钢筋之间的接触面，以及钢筋上层和下层之间的接触面，由环氧聚酯毡适形质料制成，或者用浸渍有环氧粘合剂的聚酯毡束牢靠
。
