（1）7200GS应用条记
1.选择时的注重事项
（1）当用于切换大容量变压器（凌驾600kVA）或商用电容器时 ，过大的浪涌电流可能会损坏逆变器的桥式整流二极管 ，因此必需使用它。在输入侧增添一个交流电抗器不但可以减小浪涌电流 ，并且可以提高电源侧的功率因数。若是在统一电源系统中具有可控硅转换器（例如直流电念头驱动器） ，则无论容量怎样 ，都添加一个交流电抗器。
（2）在驱动特殊电念头或驱动多台电念头的变频器时 ，变频器的容量必需为电念头额定电流的1.1倍。
（3）当用变频器驱动电念头时 ，电念头的启动和加速/减速特征受变频器的额定电流限制 ，因此 ，启动转矩比直接启动市电时要小。因此 ，若是需要更大的启动转矩 ，则需要将变频器提高1或2级 ，或者使用容量更大的电念头和变频器。
（4）若是变频器由于异常故障而跳闸 ，则无法迅速阻止电念头。因此 ，若是您的机械装备需要紧迫阻止 ，则需要装置机械制动器或牢靠装置。
（5）端子B1/P ，B2 ，（+） ，（-）是专用？榈慕酉叨俗 ，因此请勿毗连到其他装备或电源。
2.装置情形
（1）当装置在有油气 ，棉屑 ，金属屑或灰尘的情形中时 ，必需使用完全密封的逆变器。在控制面板上装置时 ，请注重情形温度和逆变器的散热。
（2）请勿将变频器装置在木料等易燃物品上或周围。
（3）装置逆变器时 ，它必需朝前充电 ，以利于散热。
3.设置参数时的注重事项
（1）由于数字操作员的频率设置可以高达400Hz ，因此在限制最大速率时 ，可以使用速率上限功效（参数Cn-14）来限制输出频率。
（2）若是直流制动电流和制动时间设置得太大 ，则电念头可能会过热。
（3）电念头的加速和减速时间取决于电念头的额定转矩 ，负载转矩和负载惯量（GD2）。若是在加减速时代失速避免功效起作用 ，请增添加减速时间。若是加速和减速时间很是短 ，则可以将电念头和变频器进一步放大一级。您还可以通过添加制动电阻器来缩短减速时间。
4.接线注重事项
（1）输入电源不可毗连到变频器的输出端子U ，V ，W。在翻开电源之前 ，请确保接线准确。
（2）若是在初级侧装置了电磁接触器 ，请不要使用将逆变器切换至启动/阻止状态的电磁接触器 ，以避免逆变器爆发故障。
（3）请勿触摸电路或替换零件 ，由于这意味着在切断变频器电源后“ CHARGE”指示灯熄灭之前电容器尚未放电。
（2）应用外围装备时的注重事项
1.断路器的设置和选择
在逆变器的初级侧为装配线添加一个断路器 ，并凭证需要装置电磁接触器。当装置了用于泄电；さ男沟缍下菲魇 ，请选择一个迅速度电流为200mA或更高且操作时间为0.1s或更长的断路器 ，以避免故障。
2.初级侧电磁接触器
通常 ，电磁接触器不可装置在变频器的一次侧 ，可是若是暂时切断电源以举行远程操作 ，则电磁接触器应装置在一次侧 ，以避免自动重启和其他事故恢复电源后再执行。可是 ，请勿使用电磁接触器劳迫椿变频器的运行/阻止（通过变频器的RUN/STOP信号举行控制）。
3.加热站的装置
7200GS变频用具有电子过载； ，可以；さ缒钔访馐芄仁鹿实挠跋。可是 ，若是变频器驱动多台电念头或多极电念头 ，请在变频器和电念头之间装置热能。站（THR） ，此时 ，逆变器系统参数Sn-14的第一位必需设置为1（×××1）。
4.改善功率因数（无相电容器）
通过在变频器的输出侧装置电容器或电涌吸收器以提高功率因数 ，无法避免输出侧的谐波分量使电容器或电涌吸收器过热。通过在逆变器的初级侧装置交流电抗器 ，可以提高功率因数。
5.电磁滋扰

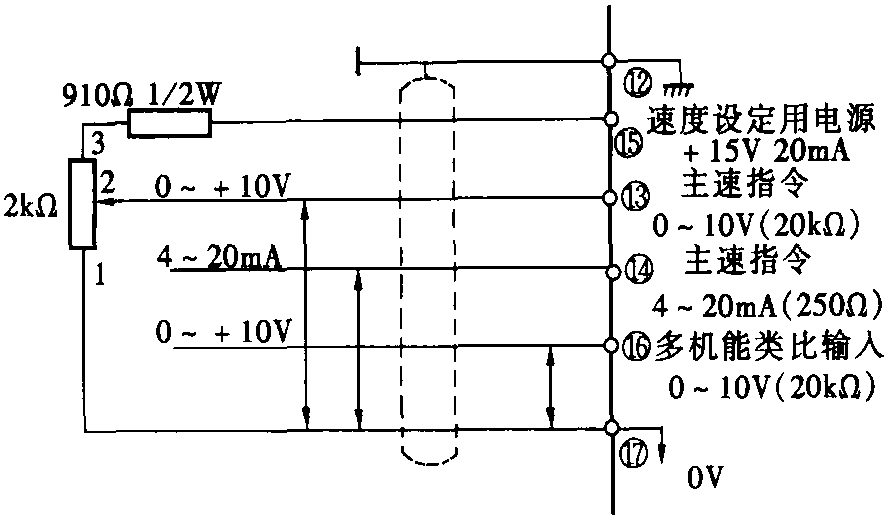

图2-19-71控制线应使用屏障线的接线图。
变频器的主电路包括谐波分量 ，这可能会影响外围通讯装备的使用 ，在这种情形下 ，可以在变频器的主电路部分上或之间装置噪声滤波器。为了抵达相同的效果 ，请在电源侧的配线中增添一根金属管 ，并将其接地。
6.线径和接线距离
若是变频器和电念头之间的距离很长 ，则由于电缆引起的电压降（特殊是在低速运行时） ，电念头的输出转矩将减小。因此 ，使导线直径更粗。
数字操作员必需使用专用电缆举行远程操作。当使用模拟信号举行远程操作时 ，控制距离应不凌驾30m ，并且布线应与主电路和其他继电器电路脱离 ，以阻止噪声滋扰。使用外部频率设定器设定事情频率下令时 ，请使用如图2-19-71所示的屏障线 ，并将绝缘层毗连到端子（12）。
（3）电念头的选择和注重事项
1.标准电念头
当标准电念头由变频器驱动时 ，与直接由商用电源驱动时相比 ，能量损失更大。在低速运行中 ，散热效果不佳 ，电机温度升高。因此 ，在低速行驶时 ，需要减小电念头的负载转矩。标准电念头的允许负载特征如图2-19-72所示。若是在低速规模内以100％的转矩运行 ，请选择变频器专用的电念头。
（1）高速运行。
若是标准电念头以高于60Hz的速率高速运行 ，则必需思量电念头的动态平衡和轴承寿命。
（2）转矩特征。
当标准变频器由变频器驱动时 ，机械负载特征的转矩特征与商用电源的转矩特征差别 ，因此必需将机械负载特征的转矩特征与电机转矩特征一起使用。
（3）振动。
7200GS逆变器接纳高频开关PWM控制模式 ，电念头的振动险些与市电驱动时的振动相同。可是 ，在以下情形下 ，振动会增添:
①机械共振:若是机械以恒定速率运行且以可变速率运行 ，则可以通过在电念头底座上装置防振橡胶或设置跳频部分来阻止共振频率。
②电机不平衡:应特殊注重60Hz以上频率下的高速运行。
（4）噪音。

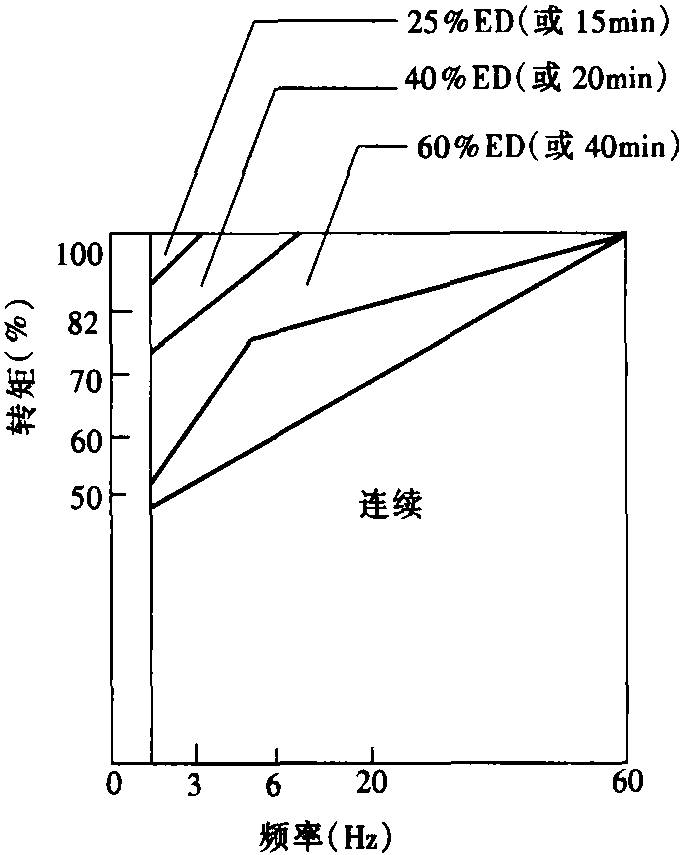

图2-19-72标准电念头允许的负载特征
7200GS变频器驱动电机的噪声与商用电源的噪声险些相同。可是 ，当凌驾额定频率时 ，电扇噪音会变得很是显着。
2.特殊电机
（1）换极电机。
变极电念头的额定电流与标准电念头的额定电流差别 ，因此请首先检查电念头的最大电流 ，然后选择适当的逆变器容量。可是 ，极数只能在电念头阻止时才华更改。若是在运行时代爆发过电流或再生过电压跳闸 ，请自由运行并阻止电念头。
（2）水马达。
额定电流大于标准电念头 ，因此需要选择适当的逆变器容量。由于电机与变频器之间的接线距离过长 ，电机的转矩会降低 ，因此需要使用较粗的电缆举行接线。
（3）防爆电念头。
使用防爆电机时 ，变频器自己不是防爆的 ，因此必需将其装置在清静的地方。
（4）齿轮马达。
一连使用齿轮电念头的速率规模因润滑要领和品牌而异。注重润滑功效 ，以避免在低速一连运行时代烧坏。高速行驶凌驾60Hz时 ，请注重齿轮润滑的承载能力。
（5）同步电念头。
同步电念头的起动电流和额定电流均大于标准电念头的起动电流和额定电流。选择合适的变频器容量 ，然后使用一个变频器来驱动多台电念头。若是逐一使用电机 ，请注重不要失步。
（6）单相电念头。
单相电念头无法通过变频器变速运行 ，因此请用三相电念头替换它们。
3.动力转达机构（减速器 ，皮带 ，链条等）
使用齿轮减速器 ，皮带 ，链条和其他传动装置时 ，应注重低速行驶时润滑效果差。高于60 Hz时 ，需要特殊注重传念头构装置的噪音 ，寿命 ，离心力和强度。
