某些变频器不具有正向和反向旋转功效,只能沿一个偏向旋转电念头。此时,可以使用图4-12所示的电路来实现可逆操作。马达。

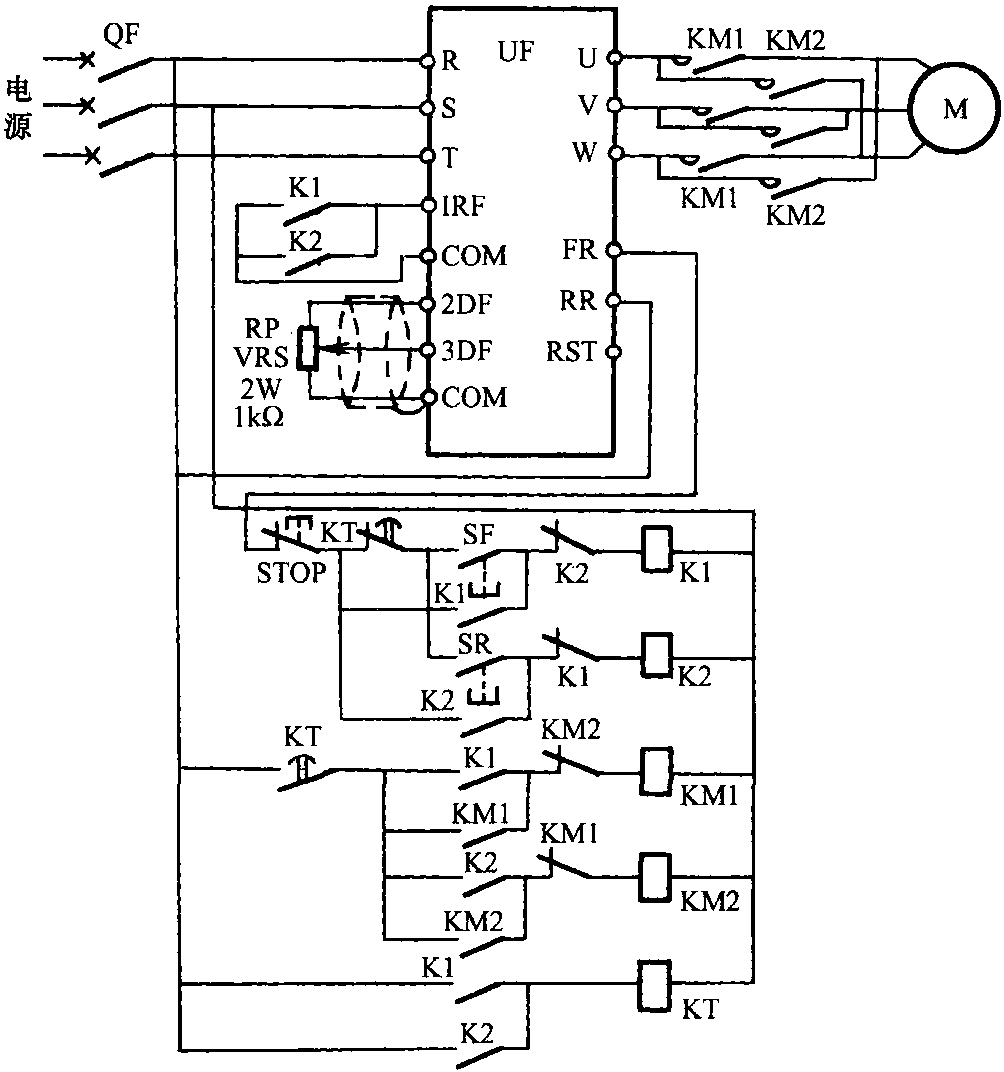

图4-12不具有正向和反向功效的逆变器可逆电路
在图4-12中,SF是前进按钮,而SR是退却按钮。按下SF时,中心继电器K1闭合,时间继电器KT进入延迟运行状态。延迟竣事后,KT的瞬时闭合触点行动将激活交流接触器KM1,并且电念头将向前旋转。同时,K1的另一个?サ闶虑,翻开变频器UF的“ IRF-COM”端子(某些变频器使用“ FWD-CM”端子),UF最先运行,输出频率为如下。预设的加速时间上升到与给定值相对应的值。当按下阻止按钮STOP时,K1断电并松开,“ IRF-COM”断开,UF输出频率凭证预设频率降至零,M1阻止。
按下反向按钮SR返回M。该历程与上述类似。
K1和K2互锁以避免故障。
RP是电位计的频率,应与屏障线毗连,COM是公共端子。时间继电器KT的设置时间必需凌驾电念头的阻止时间或变频器的减速时间。在正向或反向操作时代,无法关闭接触器KM1或KM2。
