步进电机的事情原理和驱动要领

步进电机是一种机电组件，可将电脉冲信号转换为角位移或线性位移。步进电机的输入是一系列脉冲，输出是响应的增量位移或步进运动。在正常操作中，它每转具有牢靠的步数，并且在执行一连步操作时，转速与输入脉冲的频率坚持细密匹配，并且不受电压波动和负载波动的影响。步进电机可以直接接受数字控制，因此特殊适合使用微型盘算机举行控制。

1.步进电念头的类型

目今有三种常用的步进电念头。

（1）步进电抗器（VR）。无功步进电机结构简朴，生产本钱低，步距角小，动态性能差。

（2）永磁步进电念头（PM）。永磁步进电念头具有大输出和优异的动态性能，可是具有大的步进角。

（3）混淆式步进电机（HB）；煜讲浇缒钔妨盗宋薰陀来攀讲浇缒钔返挠诺，具有较小的步进角，较大的功率和优异的动态性能，是现在性能最高的步进电念头。又称永磁感应子式步进电机。

2.步进电念头的事情原理

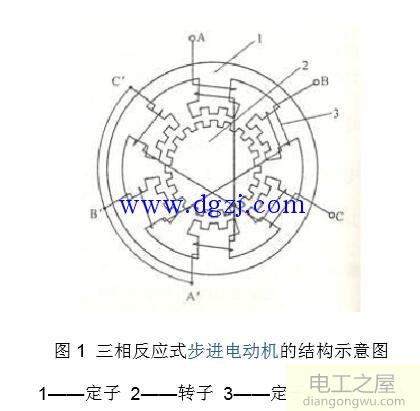

图1三相无功步进电念头的结构示意图

1——定子2——转子3——定子绕组{{page}}

图1是最常见的三相无功步进电念头的示意性剖视图。电念头的定子中有6个匀称漫衍的磁极，夹角为60o。每个极都笼罩有一个线圈，并凭证图1毗连形成A，B和C三相绕组。转子中匀称漫衍有40个小齿。因此，每个齿的齿距为θE=360o/40=9°，并且在定子的每个极的极弧中有5个小齿，并且定子和转子的齿距和齿宽相同。由于定子和转子的小齿数划分为30和40，因此该比率是分数，导致所谓的齿数误差。如图1所示，当A相极的小齿与转子的小齿对齐时，B相和C相的极齿与转子的齿偏移一个。这是一个3度的音高。因此，B极和C极下的磁阻大于A极下的磁阻。当B相通电时，B相绕组会爆发定子磁场，并且磁场线会穿过B相磁极，并实验以最小的阻力沿路径闭合，从而使转子随动旋转。磁极B的齿与转子的齿对齐，反作用转矩（磁阻转矩）直到转子旋转3o为止，磁极A和C下的齿偏离转子齿。间距的1/3。然后阻止B相绕组的通电，并转换为C相绕组。同样，转子在反作用转矩的作用下顺时针旋转3o。同样，当三相绕组按A→B→C→A的顺序通电时，转子顺时针旋转，每个传导脉冲以规则的步长旋转3o。当改变通电顺序并按A→C→B→A的顺序循环通电时，转子将逆时针旋转，同时每个通电脉冲有纪律地旋转3o。 之以是称为单3位事情模式，是由于一次只给单相绕组通电，然后凭证这三种通电状态周期性地通电。在单次3位操作中，步距角θb为30°。三相步进电念头还具有两种通电模式。即，凭证AB→BC→CA→AB的顺序举行通电，即A→AB的单双6位运算。 →B→BC→C→CA→A是按期供电的要领。以6拍运行可将步距角减半。无功步进电机的步距角可以如下盘算。

θb=360o/NEr（1）

公式中的Er——转子齿数

N——跑步节奏，N=km，m是步进电机的绕组相数，k=1或2。

3.步进电机驱动要领

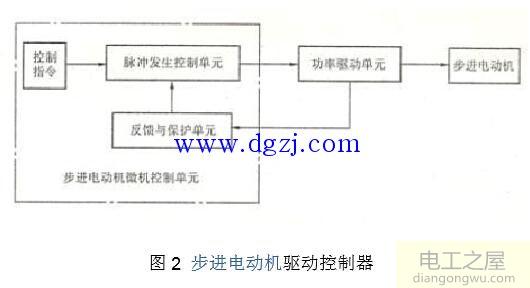

步进电机不可直接毗连到工频交流或直流电源，但需要使用专用的步进电机驱动器，如图2所示，它由脉冲爆发控制装置，电源驱动器组成。单位，；さノ坏仍谕贾，用虚线困绕的两个装备可以由微型盘算机控制。驱动单位直接毗连到步进电念头，并且也可以明确为此处简要先容的步进电念头微盘算机控制器的电源接口。

图2步进电机驱动控制器

1.单电压电源驱动器接口

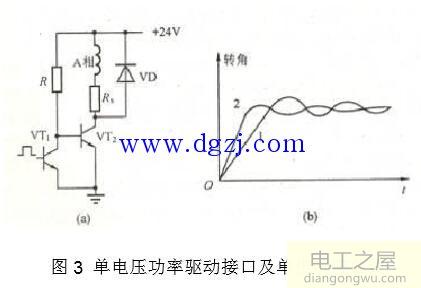

现实电路如图3所示。电念头绕组电路具有电阻器Rs，以减小电念头电路的时间常数。电念头可以在高频下爆发更大的电磁转矩，并且可以减轻电念头的低频共振，可是这是另外爆发的。伤亡。通常，在简朴的单电压驱动电路中Rs是必不可少的。步进电机单步响应的Rs改善如图3（b）所示。 {{Paging}}

图3单电压电源驱动器界面和单步响应曲线

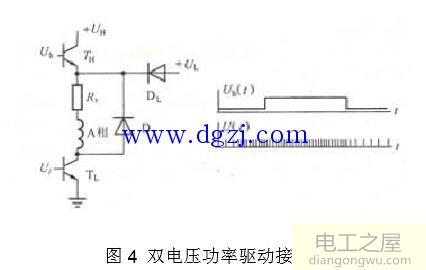

图4双电压电源驱动器接口

2.双电压电源驱动器接口

双电压驱动器的电源接口如图4所示。双电压驱动的基本看法是在低（低频段）以低压UL举行驱动，而在高速（高频段）以较高电压UH举行驱动。这种电源接口需要两个控制信号。 Uh是高压有用控制信号，U是脉冲宽度调制驱动控制信号。在图中，功率管TH和二极管DL构乐成率转换电路。当Uh为低时，TH阻止，DL为正偏置，低压UL为绕组供电。相反，当Uh处于高电平时，TH导通，DL反向偏置，并且高压UH为绕组供电。这种电路可以使电念头在高频规模内具有更大的输出，并在阻止静态锁准时降低了功耗。

3.高压和低压电源驱动器接口

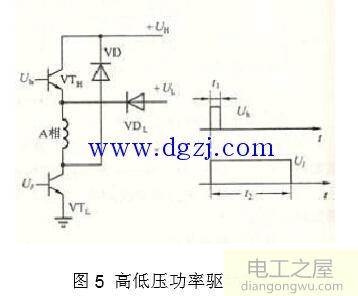

图5高压和低压电源驱动器接口

高压和低压电源驱动器接口如图5所示。高压和低压驱动器的设计头脑是使用高压UH电源来增添导电相绕组的电流前沿，而与电念头的事情频率无关，并且在该前沿之后，使用一个低电压UL坚持绕组电流。这种效果还改善了驱动器的高频性能，并消除了特另外消耗，由于不需要将电阻器R串联毗连。高压和低压驱动器电源接口还具有两个输入控制信号Uh和Ul，必需坚持同步（如图5所示），并且前沿同时跳跃。在图中，高压管VTH的导通时间t1不可太大或太小。若是太大，电念头电流将过载，若是太小，动态性能将不会获得很大改善。通常，它可以是1到3毫秒。 （当该值即是电念头的电气时间常数时，更合适。）

4.切断恒流电源驱动器界面

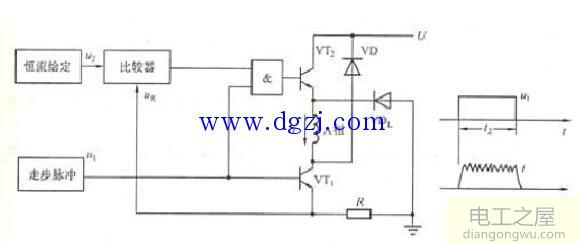

恒定电流驱动器的设计头脑是将导电相绕组中的电流坚持在牢靠值，而与锁定，低频或高频操作无关。确保电念头具有恒定的转矩输出特征。这是一种电源接口，您可以更经常使用它并获得更好的效果。图6是斩波器恒流电源接口的示意图。在图中，R是用于电流采样的小型电阻器，称为采样电阻器。若是电流不大，则由事情脉冲同时控制VT1和VT2，并且当电流凌驾给定的恒定电流值时，VT2将被切断，电源U将被切断。由于电念头绕组具有较大的电感，因此二极管VD续流以坚持绕组电流，电念头通过消耗电感的磁场能量来发电。此时，电流凭证指数曲线减小，并且相同的电流采样值减小。当电流小于恒定电流值时，VT2接通，电源再次接通。重复地，电念头绕组电流稳固在由给定水平确定的值，从而形成小的锯齿波，如图6所示。

图6切断恒流电源驱动器界面

斩波器恒流电源驱动接口具有两个输入控制信号，其中u1是数字脉冲，u2是模拟信号。该电源接口的特点是高频响应大大改善，输出特征靠近恒定转矩，消除了谐振征象，但电路越发重大。响应的集成电源
？槟拷窨捎。

5.上转换升压电源驱动器接口

为了进一步改善驱动系统的高频响应，可以使用高频升压电源驱动器接口。在此接口处提供应绕组的电压与电念头的事情频率成线性关系。主回路现实上是一个开关稳固电源，它使用变频器将驱动脉冲的频率转换为DC电平，DC使用该电平来控制组成该频率的开关稳固电源的输入。反响电源驱动器接口。

6.集成的电源驱动器接口

目今，您可以从用于低功率步进电机的种种集乐成率驱动接口电路中举行选择。

L298芯片被设计为接受标准的TTL逻辑电平信号，并且是一种H桥驱动器，可用于驱动感性负载。 H桥可以遭受46V的电压和高达2.5A的相电流。 L298的逻辑电路（或XQ298，SGS298）使用5V电源，功率放大器级使用5至46V电压。下部的桥式发射极都单独绘制以会见电流采样电阻。 L298等接纳工业级15引脚双列直插小瓦封装。内部结构如图7所示。 H桥驱动器的主要特征是它可以在正向和负向两个偏向上向电念头绕组供电。 L298特殊适合于驱动两相或四相步进电念头。 {{Paging}}

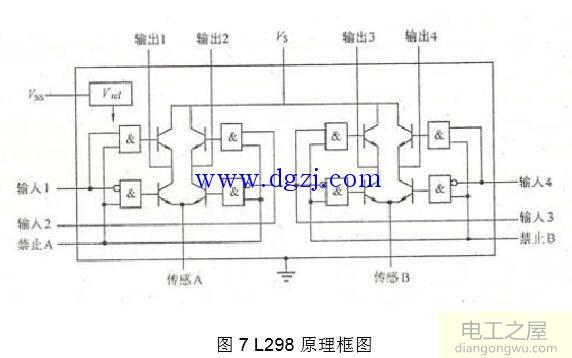

图7 L298框图

类似于L298的电路是TER Company的3717，这是一个单H桥电路。 SGS的SG3635是单桥臂电路，IR的IR2130是三相桥电路，Allegro拥有A2916，A3953和其他低功耗驱动器
？。

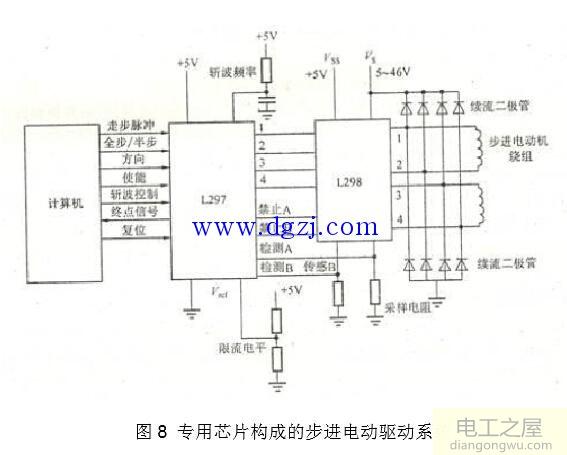

图8是具有恒定电流斩波功效的步进电机驱动系统，使用L297（专用于环形分派器的芯片）和L298。

图8由专用芯片组成的步进电驱动系统
