1.绕组开路故障检测要领

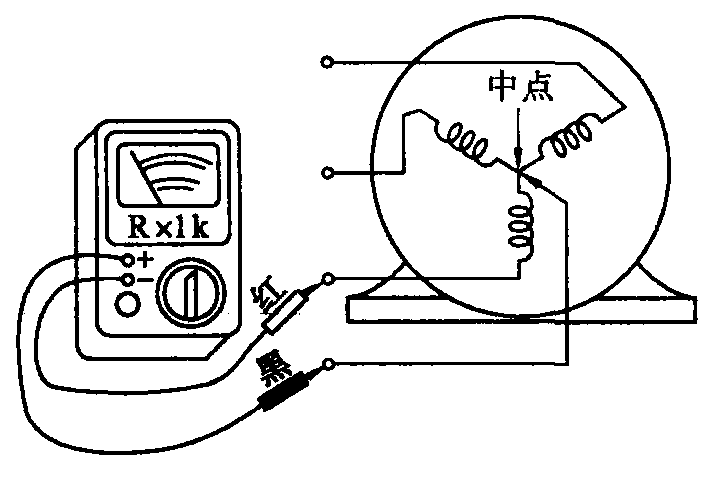

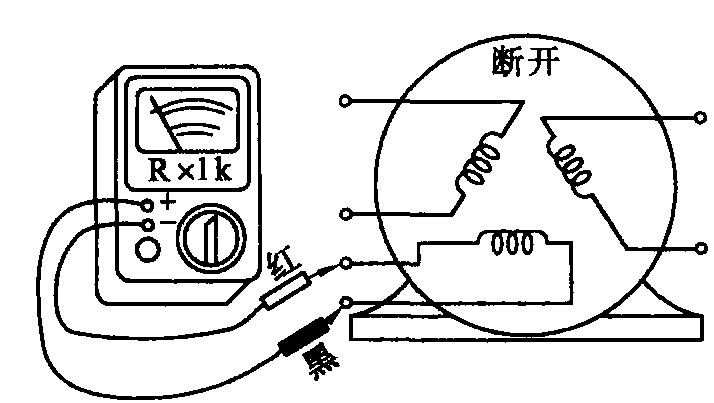

首先，凭证绕组之间的接线要领，通过将毗连线相互脱离，使每个绕组自力，然后使用万用表的低电阻依次丈量直流电阻值。若是很大，则批注绕组内部泛起开路故障。相识了电念头绕组之间的毗连方法后，有时可以确定绕组中是否保存断路故障，而无需断开绕组之间的毗连线。例如，关于如图8-5所示星形毗连的三相交流异步电念头，将万用表的一根测试导线毗连到中点，另一根测试导线依次毗连到L1，L2和L3。电阻值的巨细可以完全确定每个绕组中是否保存开路故障。

（a）

（b）

图8-5绕组断开确定

2.绕组开路点检测要领

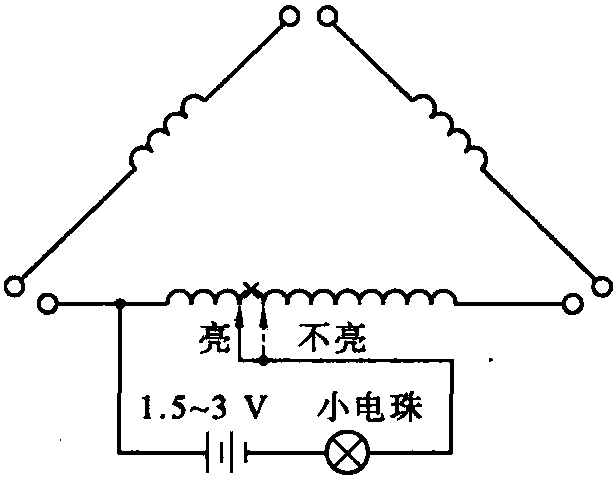

图8-6显示了一种更简朴的要领，可以在绕组中找到更多的开路点。它需要2（或1）个电池，并串联一个3V的小电池。在检测历程中，一条丈量线毗连到绕组的一端，另一条丈量线通过钢针毗连到绕组的另一部分（必需刺穿线圈的绝缘皮）。若是球未点亮，则体现绕组开路；若是球导通，则体现绕组已通过。显然，绕组的阻止点爆发在灯胆的亮点和非亮点之间。

图8-6怎样找到绕组的断点

若是由于三相电源缺少一相而使电念头的绕组烧坏，则在星形毗连的电念头中，只有一相绕组没有电流，因此其他两相绕组没有电流。因此，相电流是一个完整的绕组，而两个完整。两个绕组变黑。关于三角形毗连的电念头，当断开三相电源时，只有一相绕组电流增添，因此只有一绕组变黑，并且两个绕组都不会损坏。
