空气断路器是自动电气产品，不但可以正常接触和断开电路，并且还可以在过流，反向电流，短路，电压损失（低压）等异常条件下运行
。它的功效主要是；C和DC电路中的电气装备，并且该电路可能不经常事情
。用于快速关闭逆变器，以避免逆变器和接线引起的停电
。

此处简要先容了三种类型的断路器
。

（1）Xinling DZ47-100系列断路器

这种类型的断路器是内置装置，必需装置在装置导轨上
。有一个触点闭合指示器
。表1-3-1中显示了规格和型号，图1-3-2中显示了外部尺寸和装置尺寸
。

表1-3-1 DZ47-100断路器参数

极数型号额定频率

（Hz）

框架额定值

电流（A）

额定电压

（V）

额定电流

（A）

额定短路分断能力（kA）

DZ47-1001、2、3、450、60100 240/41563、80、10010

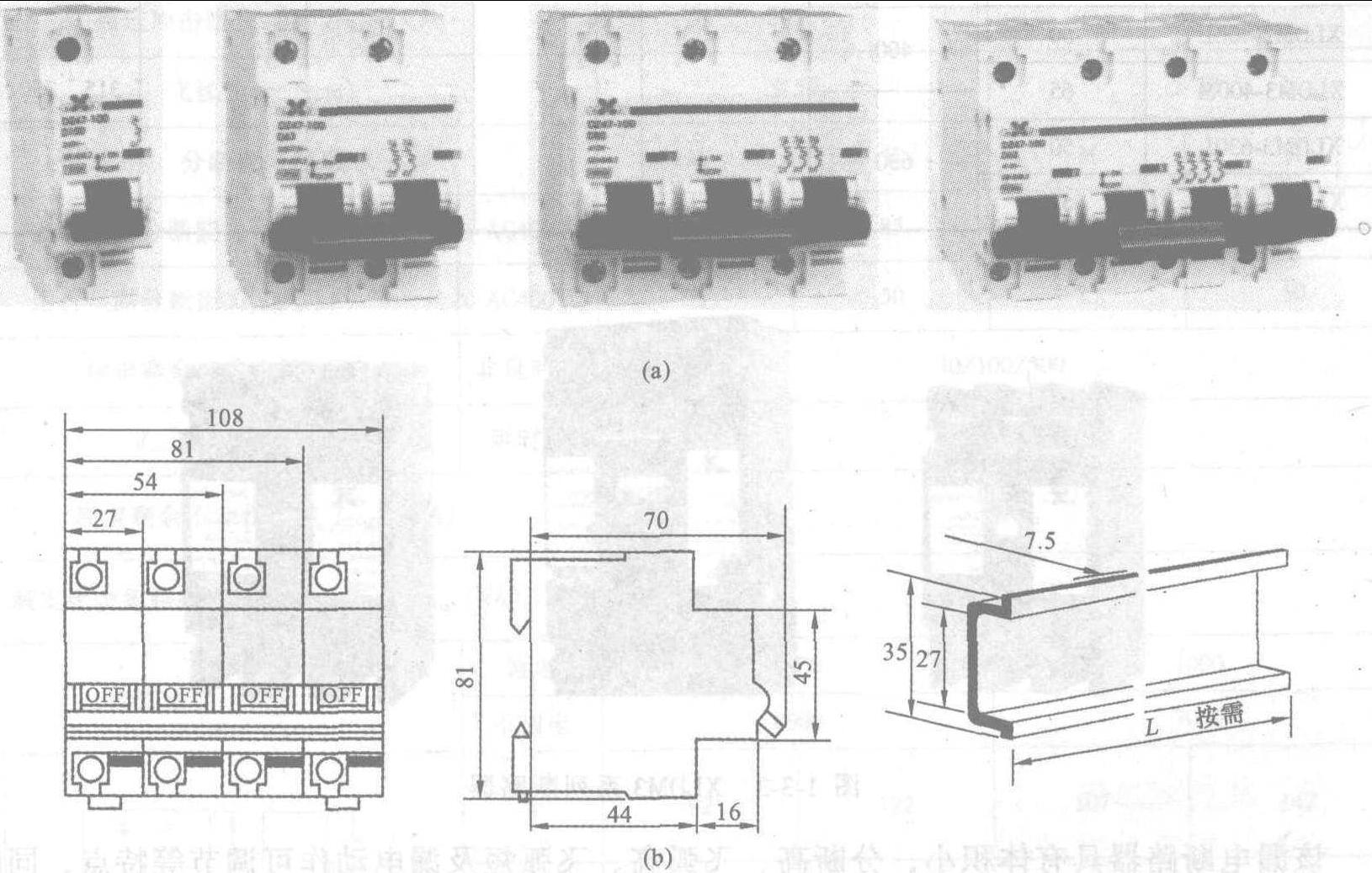

图1-3-2 DZ47-100系列小型断路器

（a）形状； （b）电流表巨细

（2）Xinling XLDM3系列断路器

XLDM3（CM1）系列断路器主要用于交流50Hz，额定事情电压为400V以下，额定电流为800A以下的配电和；さ缏芬约暗缌ψ氨腹，低压和短路外壳框架的额定电流断路器
。小于400A的电流也可用作电念头过载，短路和欠压；
。在正常情形下，它可用于有数的线路更改和有数的电念头启动
。

规格如表1-3-2所示，外观如图1-3-3所示
。

（3）Xinling XLDM3L系列泄电断路器

在某些情形下，需要使用泄电断路器以确保人身清静
。它是中性点接地泄电；ぷ爸
。它适用于交流50Hz，额定电流225A的电路，可通过短路；だ幢苊庾氨妇邓鸹岛徒拥毓收系缌饕鸬幕鹪，并具有避免线途经载和短路的功效
。它也可以用作行的不频仍变换
。

表1-3-2 XLDM3系列断路器规格

型号额定极限短路

分断能力

（Icu，kA）

框架额定值

额定电流

（I _（（nm），A）

额定绝缘

电压

（Ui，V）

额定事情电压

（UN，V）

额定频率

（Hz）

极数额定电流

（In，A）

XLDM3-100L3510069040050 3个办法10、16、20，

32、40、50，

63、80、100

XLDM3-100M50XLDM3-100H85XLDM3-225L35225 100、125，

160、180，

200，225

XLDM3-225M50XLDM3-225H85XLDM3-400L50400225，250，

315，350，400

XLDM3-400M65630XLDM3-630L50400，500，

630

XLDM3-630M65

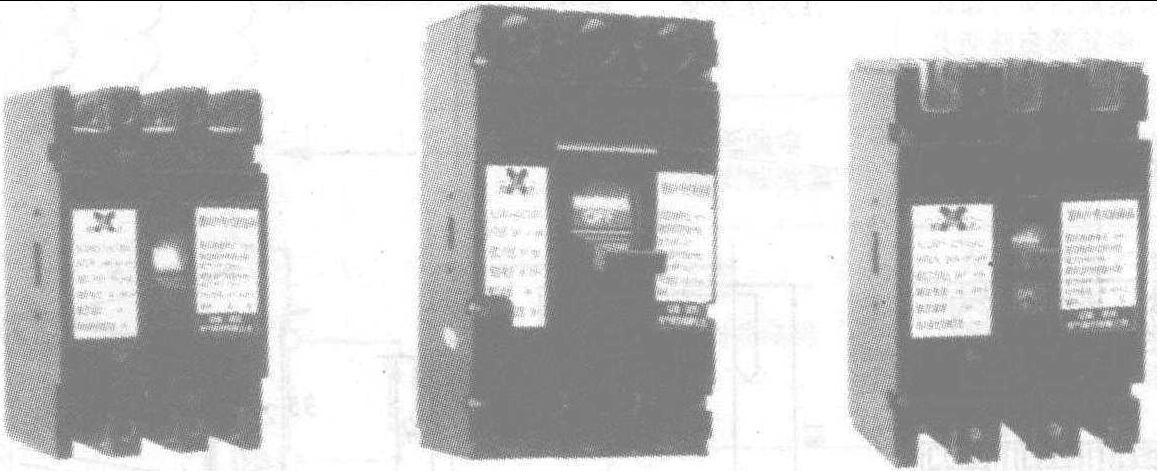

图1-3-3 XLDM3系列断路器

泄电断路用具有体积小，壅闭大，电弧高，电弧短，泄电可调的特点，包括报警触点，分励脱扣器，辅助触点等
。

XLDM3L系列泄电断路器的参数如表1-3-3所示
。其形状如图1-3-4所示
。

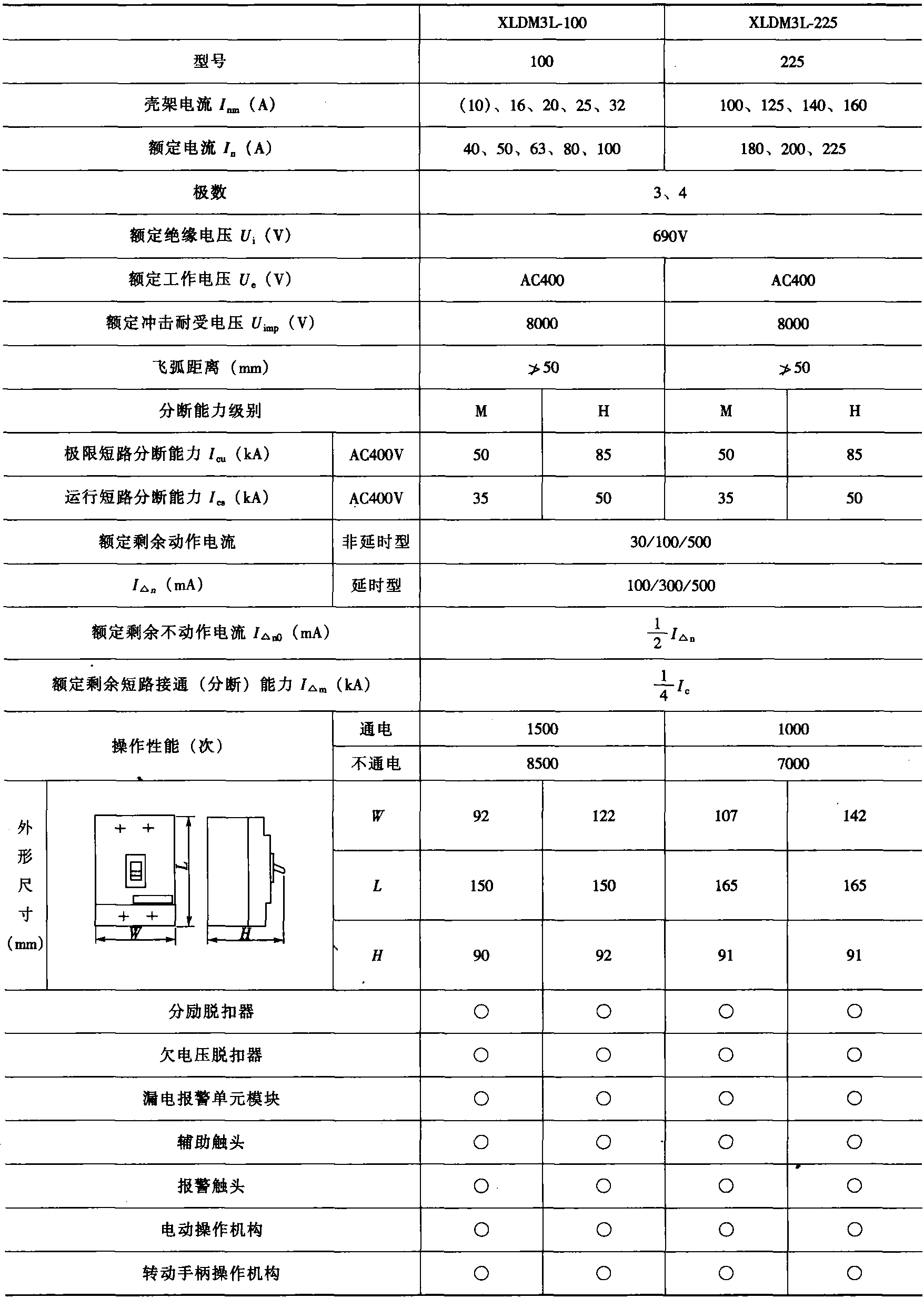

表1-3-3 XLDM3L系列泄电断路器

注重极限阻止和电弧距离包括水平和笔直装置
。

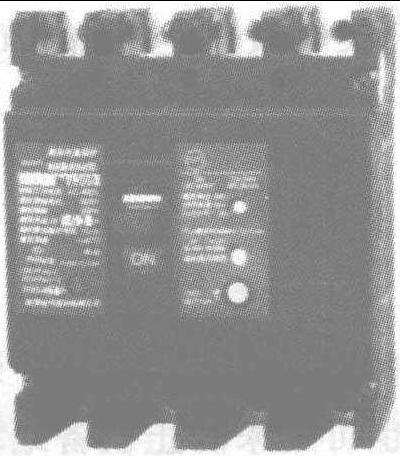

图1-3-4 XLDM3L系列泄电断路器概述
