如图1所示，步进电机由纠葛在定子齿上的一组线圈驱动，定子齿是电机的牢靠部分。通常，将纠葛在环上的线称为螺线管，在电念头中，将纠葛在齿上的线称为绕组，线圈或相。线圈中的电流如图1所示，从电念头顶部向下看到齿槽的顶部，电流沿两个齿槽逆时针偏向流动。凭证安培定律和右手定章，这些电流会爆发一个磁场，北极指向上方。

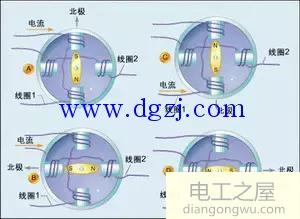

现在，假设您结构了一个在定子上带有两个绕组的电念头，并且具有一个内置的永磁体，该永磁体可以绕其中心自由旋转，该可旋转部分称为转子。图2显示了一个简朴的电念头，称为两相双极电念头，由于定子有两个绕组，转子有两个磁极。若是沿图2a所示的偏向向绕组1发送电流，并且没有电流流过绕组2，则电念头转子的南极自然会指向定子磁场的北极，如图所示。

假设您要切断绕组1中的电流，并凭证图2b所示的偏向将其通过绕组2。然后，定子的磁场指向左侧，转子响应地旋转，并坚持相同的偏向。受定子磁场的影响。

接下来，我们切断绕组2中的电流，并凭证图2c所示的偏向通过绕组1中的电流。注重：此时，绕组1中的电流以相反的偏向流动，如图2a所示。然后，定子磁场的北极朝下，导致转子旋转，南极朝下。

然后，它切断绕组1中的电流，并凭证图2d所示的偏向将电流转达到绕组2。然后，定子磁场再次指向右侧，转子旋转，南极也旋转。指向右边。

最后，它再次切断绕组2中的电流，并将图2a中所示的电流转达到绕组1，使转子返回其原始位置。

到现在为止，电念头绕组的励磁循环已经完成，电念头转子旋转了整圈
；痪浠八，电念头的电频率即是旋转的机械频率。

若是以1秒钟的顺序完成图2中的办法4，则电念头的电气频率将为1 Hz。由于转子旋转一次，因此机械频率也为1 Hz。简而言之，两相步进电念头的电气频率和机械频率之间的关系可以由以下公式体现。

fe=fm * P/2（1）

在图2中，您可以看到转子在每个运动阶段都旋转90°
；痪浠八，在两相步进电念头的每一步中爆发的旋转度可以体现如下。公式：

办法1=180°/P（2）

从等式（2）可以看出，双极电念头每运动一次可以旋转180°/2=90°。这与图2完全相同。同样，该等式批注，电念头中的极数越多，步进精度就越高。通常，有两台步进电机的极数在12至200之间，这些步进电机的步进精度在15°至0.9°之间。

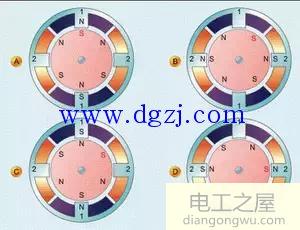

图3中的示例是一个包括三个永磁体的两相六极步进电机，因此它具有六个极。第一步，转子的南极（在图3a中以红色“ S”最后）酿成该图的南极，由于北极通过向绕组1施加电压而爆发指向定子顶部的磁场如图3a所示。接下来，在图3b中，当将电压施加到绕组2时，在定子中爆发北极指向左侧的磁场。

因此，最近的转子南极旋转到图片的左侧。即，转子顺时针旋转30°。在第三步（图3c）中，我们向绕组1施加电压，以爆发磁场，使北极在定子中朝下，从而使转子顺时针旋转30°到图3c所示的位置。在图3d中，我们在绕组2两头施加电压，以使北极爆发一个指向定子中定子右侧的磁场，并再次将转子顺时针旋转30°抵达图中所示的位置。 3d。

最后，如图3a所示，在绕组1上施加电压以在定子上方的北极处爆发磁场。这将导致转子顺时针旋转30°，从而竣事电周期。您可以看到，四阶段电激励引起了120°的机械旋转
；痪浠八，电念头的电频率是机械频率的三倍，并且该效果在等式（1）中示出。同样，在图3和公式（2）中，您可以看到电念头的转子每步旋转30°。

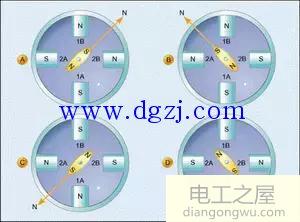

若是电流同时转达到两个绕组，则电念头的扭矩也会增添，如图4所示。此时，电念头定子的磁场是两个绕组爆发的磁场的矢量和，如图2和3所示，这两个绕组每次运动仍仅使电念头旋转90°。由于有两个电念头绕组，因此此时的磁场要比单个绕组受激时的磁场强。由于磁场是这两个数的矢量和，因此它即是每个磁场的2×1.414倍，因此电念头对负载施加的转矩也与增添量成正比。
