相关单速电机的接线要领，单速电机的电机定子绕阻的二种接口方法，凭证单速电机的使用电路原理图，掌握其蹊径的原理，并详细先容了单速电机的最常见布线要领
。

单速电机接线要领

单速电机的电机定子绕阻的接口方法：

一种是绕阻从三角形改为双星形，如下图 (a)所显示的接口方法转化成如图所示(c)所显示的接口方法，另一种是绕阻从单星型改为双星形，如图所示(b)所显示的接口方法转化成如图所示(c)所显示的接口方法，这二种接线要领都能使电机造成的磁场大都降低一半即电机的转速比提升一倍
。

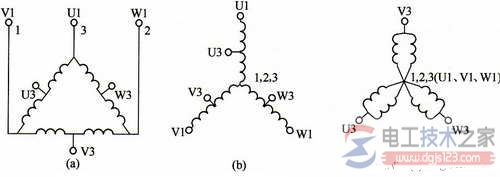

图1，单速电机的电机定子绕阻的接线要领

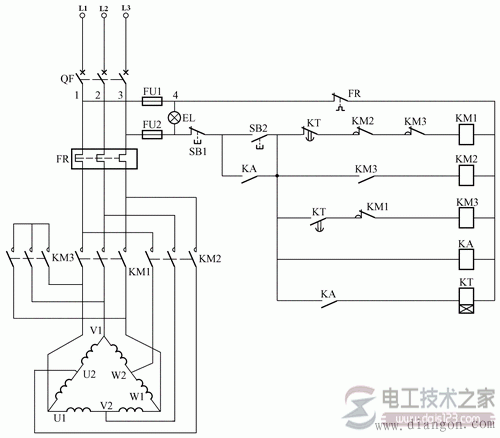

下面的图是单速电机三角形变双星形的使用电路原理图，当按住启动按键SB2，主电源电路交流接触器KMl的主断路器合闭，电机三角形联接，电机以低速档运行；另外KA的开与关断路器合闭使时间控制器电磁线圈感应起电，历经一段时间(时间控制器的整定值時间)，KMl的主断路器断掉，KM2、KM3的主断路器合闭，电机的电机定子绕阻由三角形变双星形，电机以高速运行
。

图2，单速电机的使用电路原理图

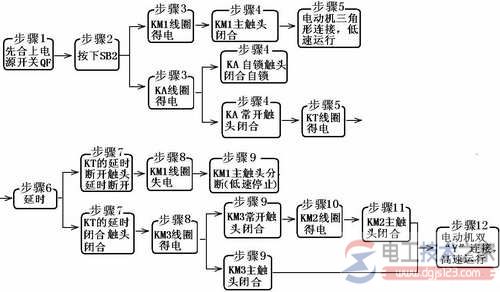

蹊径原理剖析：

变极变速的优势：机械装备浅易，运作靠谱，既可可用于恒转距变速（Y/YY），也可适用类似恒输出功率变速（△/YY）
。其缺陷是转速比只有加倍转变，为有极变速
。Y/YY变极变速运用于起重吊装电动葫芦、运送运送带等；△/YY变极变速运用于种种各样数控车床的初加工和深度加工
。

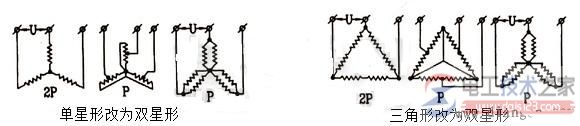

单速电机的二种布线要领：

1、绕阻从单星型改毗连成双星形，如下图（左）所显示
。

当用这类布线要领时，电机由Y接改成YY联接，每相的绕阻均由勾通改成串联，那样使磁场大都较少了一样平常
。

运用这类接换法，电机在变极变速后，其额定值转距大部分维持不会改变，因此合适与拖拽恒转距特征的负荷，试图起重装备和传动带传送机等
。

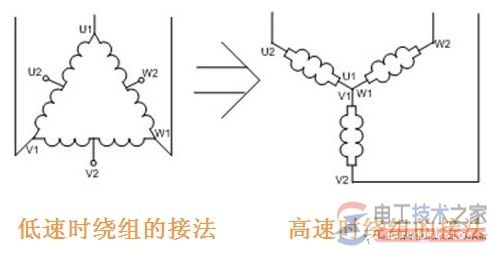

2、绕阻从三角形改为双星形（Y形），如圖（右）所显示三角形改成双星形，也使磁场大都镌汰一半，而获得变速现实效果
。这类变极变速后，电机的最大功率大部分不会改变，可是额定值转距基本上要镌汰一半
。

因而，这类接线要领合适用以拖拽恒输出功率特征的负荷，如种种各样金属质料钻削数控车床
。(电焊工天地 www.dgjs123.com)

当运用磁场大都的转换对三相异步电机开展变速时，由于改接后绕阻电磁振荡的转动方位始终稳固，在更改少少数时，应把收到电机三相五线接线端子上的开关电源的零线前方变一下
。

若是电机定子上配有两个单独的三相绕阻，在其中一套绕阻可以用之上接换法造成二种磁场大都，那麼就可以获得三种同歩转速比，好比750/100/1500转/分，或1000/1500/3000转/分，这类电机称之为三速电机
。

同样，还可以凭证纷歧样的绕阻接换获得多种多样速率，手艺职称滑环电机电机
。

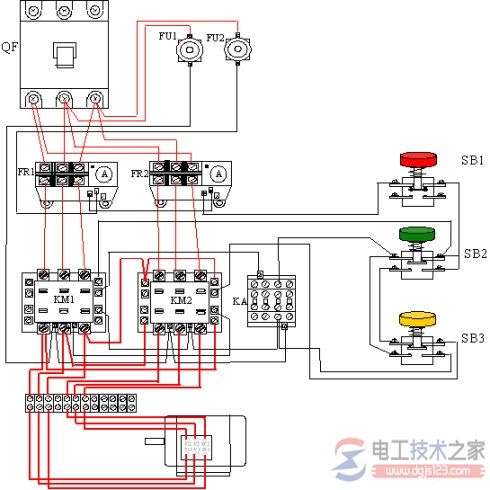

交流接触器使用的单速电机接线要领

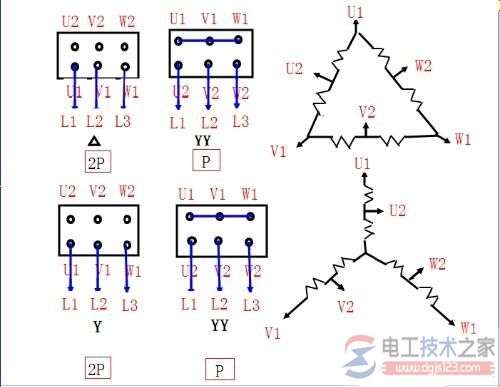

双速电机双星接线要领：
