相关直流电机电容器的接线要领，单相电电机正反转的商品接线要领，及其直流电机的运行基来源理，单相动滑轮的按键商品及电路原理图，供大伙儿学习培训参照。

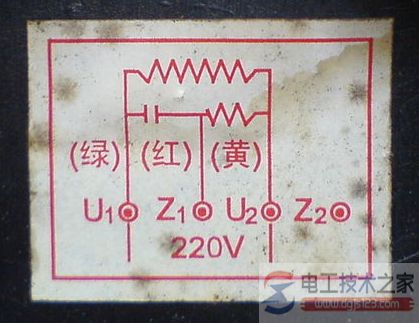

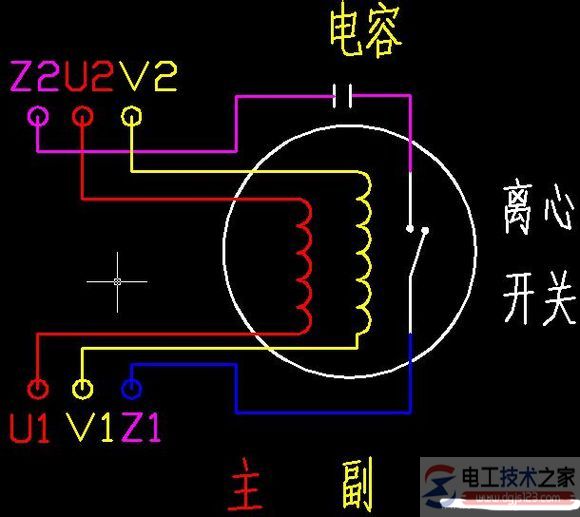

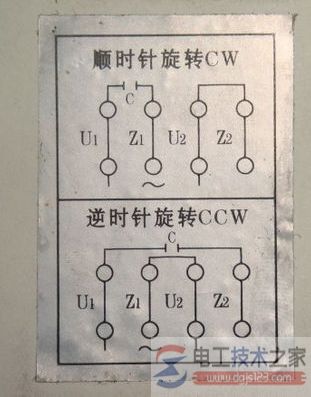

一、直流电机电容接线图

单相容电念头有两个绕阻，即运行绕阻和运作绕阻。

2个绕阻在室内空间上相距九十度。在运行绕阻上勾通了一个容积很大的电力电容器，当运作绕阻和运行绕阻凭证单相异步电机时，由于电力电容器功效使运行绕阻中的电流量在時间上比运作绕阻的电流量超前的九十度角，先抵达最高值。

在时间和空间上爆发2个同样的单脉冲电磁场，使电机定子与电机转子中心的磁密中造成了一个电磁振荡，在电磁振荡的功效下，转子中造成感应电动势，电流量与电磁振荡相互之间功效造成磁场转距，使电念头转动起來。

一样平常运作绕阻（主电磁线圈）电缆线径较粗一点，运行绕阻（副线圈）电缆线径偏细，用数字万用表量运行绕阻比运作绕阻的阻值稍大一点儿。

二、直流电机运行基来源理

1、电阻器运行式（家用冰箱电念头等）
；2、电容器运行式（木匠电刨电念头等）
；3、电容器运行式（全自动洗衣机、电扇等）
；4、电容器运行运行式。

电容器运行式电念头在电念头运行后电容器就关闭电源了，关闭电源基来源理是在电念头轴上有一个抽滤电源开关，做到一定转速比电源开关就断掉，若是断不动运行线包便会损坏
；电容器运行式电机电容在电念头运行或一切正常运行时都是在事情中、若是电容器容积缩小将导致电念头运行艰难，散热电扇转慢，风力镌汰常见故障。

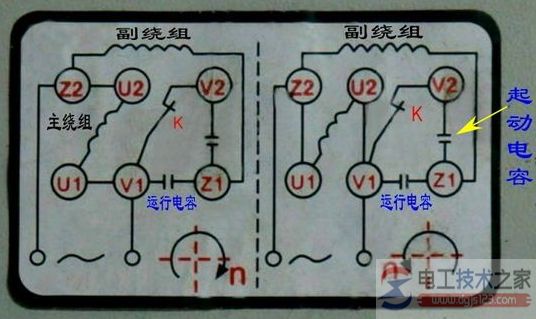

如图所示：

三、单相容运行电念头常用电容器尺寸：

150---180W洗濯电念头用12----14微法

120---150W洗濯电念头用10----12微法

80----120W洗濯电念头用8-----10微法

60----70W 脱干电念头用5-----6微法

30----60W 脱干电念头用4-----5微法

也要思量到铝包电念头還是铜心线电念头，是铝钱电念头，电容器也要略微大一点。

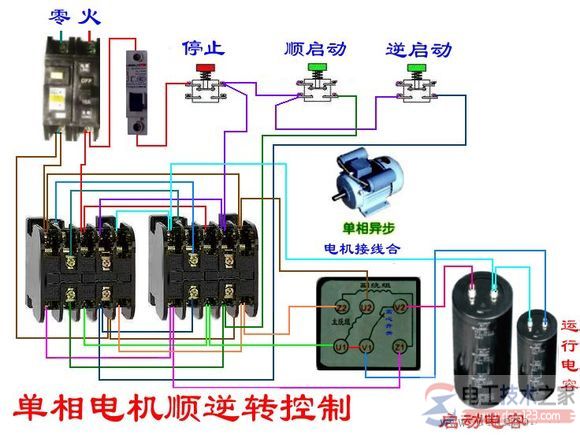

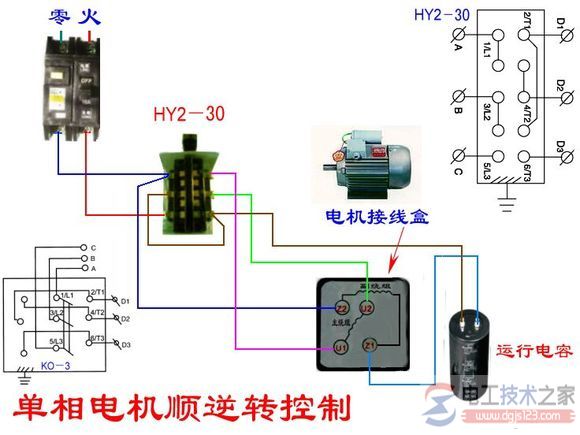

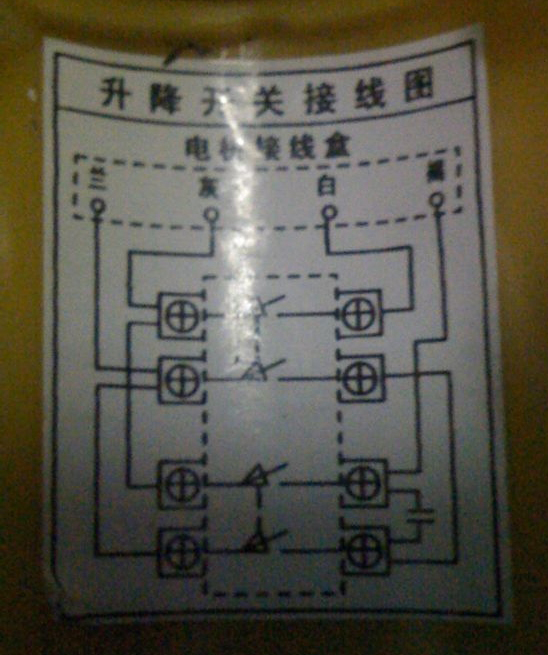

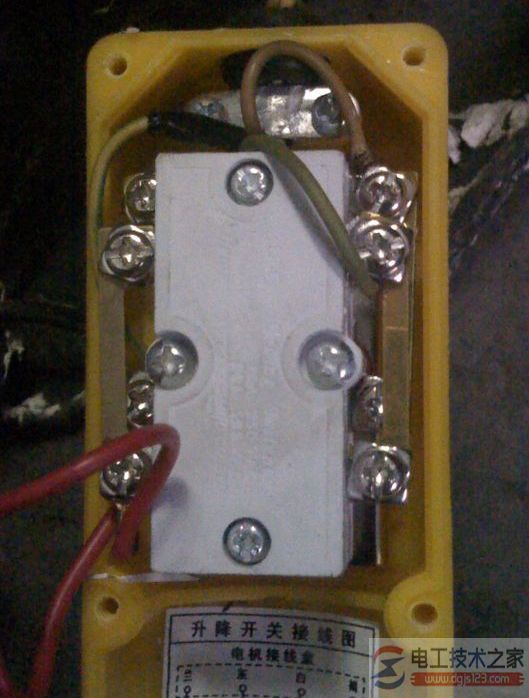

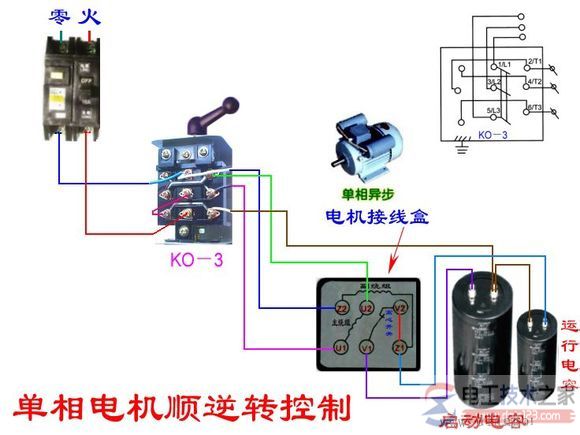

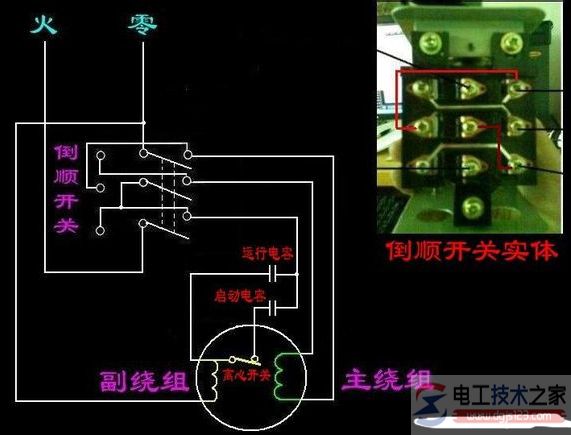

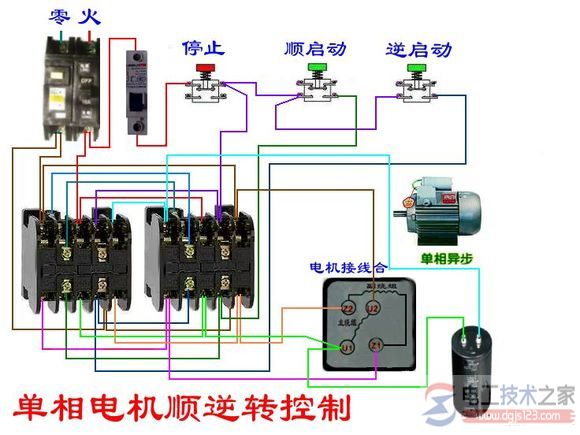

四、单相动滑轮的按键商品及电路原理图：
