【案例】电机运行及变频器调速的控制案例

控制要求：现有两台控制模式相同的电机
。每个电机由变频器驱动
，变频器需要使用模拟？
。变频器的频率由0~10V的模拟信号调理
。

每次按下频率增添按钮
，频率增添1Hz
，每次按下频率镌汰按钮
，频率镌汰1Hz
。

按下启动按钮
，电机将最先运行
，当运行时间抵达设定的运行时间时
，电机将自动阻止运行
。按下阻止按钮
，电机将阻止运转
。

剖析：由于有两个电机需要变频器调理
，我们选择一个AQ02模拟输出控制输出模拟信号来改变电机频率
。

当我们建设一个项目时
，我们首先设置硬件设置
，如下图所示

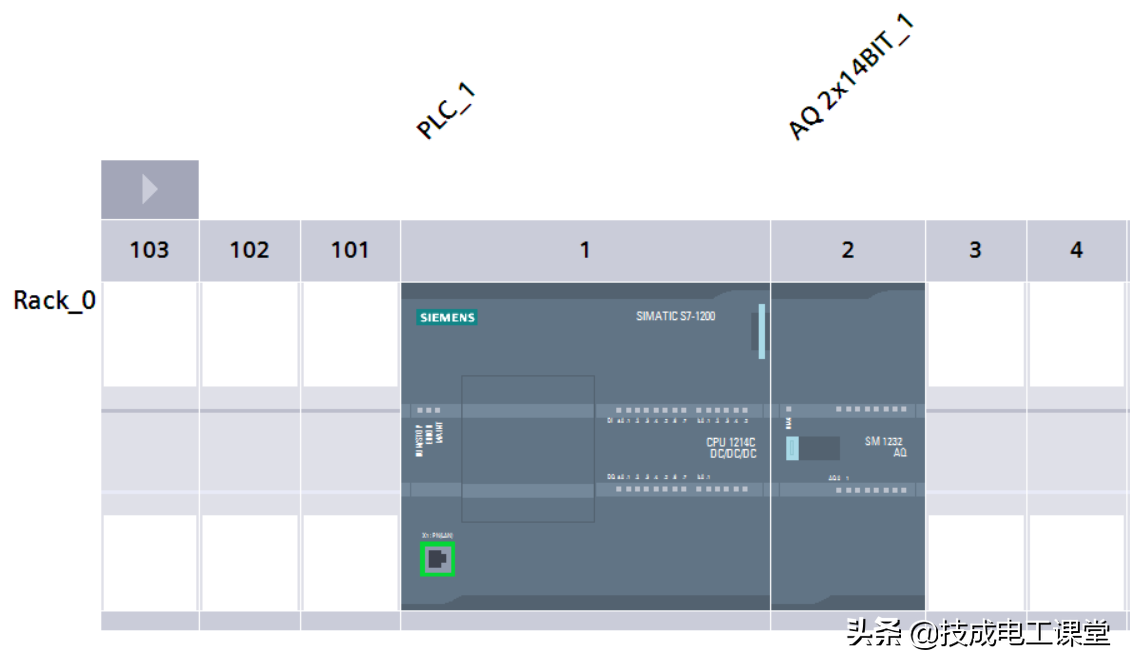

。我们选用CPU1214C型号的PLC和SM1232 AQ02的模拟量输出？

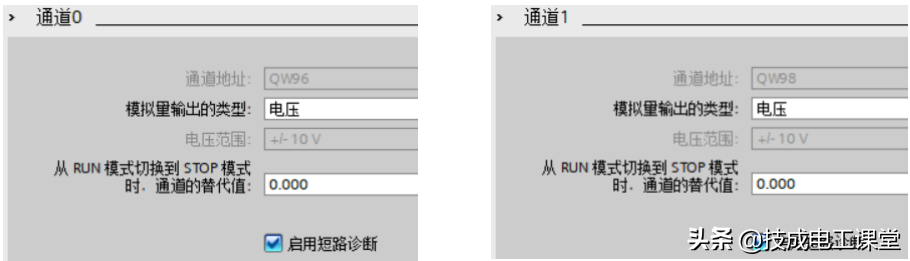

，模拟量输出类型设置为电压型
？梢钥吹椒峙傻牡氐慊质荙W96和QW98
。

软件使用薄涂V15
，本案例的源文件可以免费下载！请看文末的下载
。

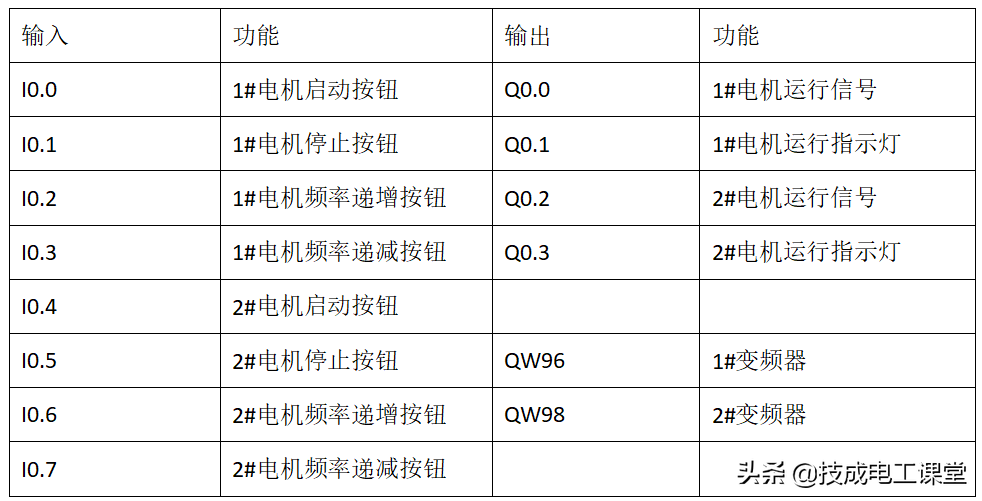

IO分派：

程序设计：用FC块编写电机运行和速率控制程序

办法1:建设PLC的数据类型

由于两台电机接纳相同的控制方法
，我们可以建设一个PLC数据类型表来存储与电机运行相关的变量和名称
，双击“添加新的数据类型”

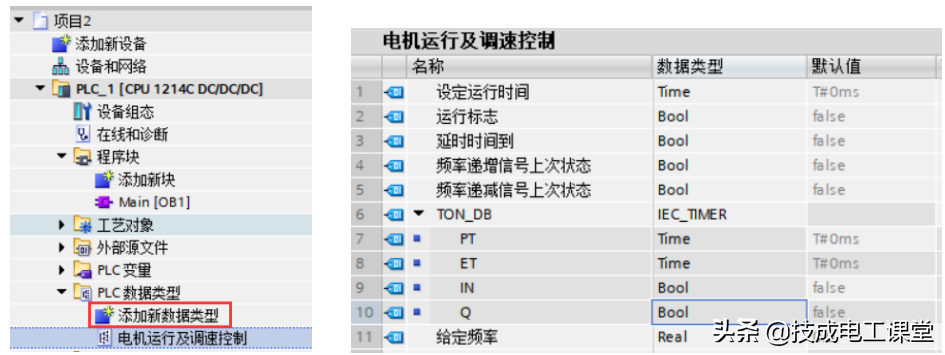

，然后命名为“电机运行和速率控制”来建设变量
，如下图所示
。

办法2:添加数据库块

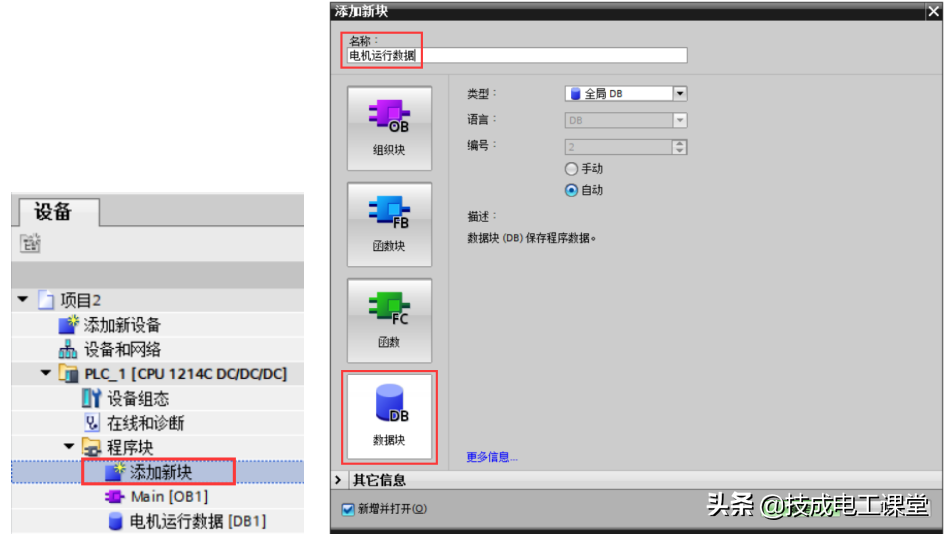

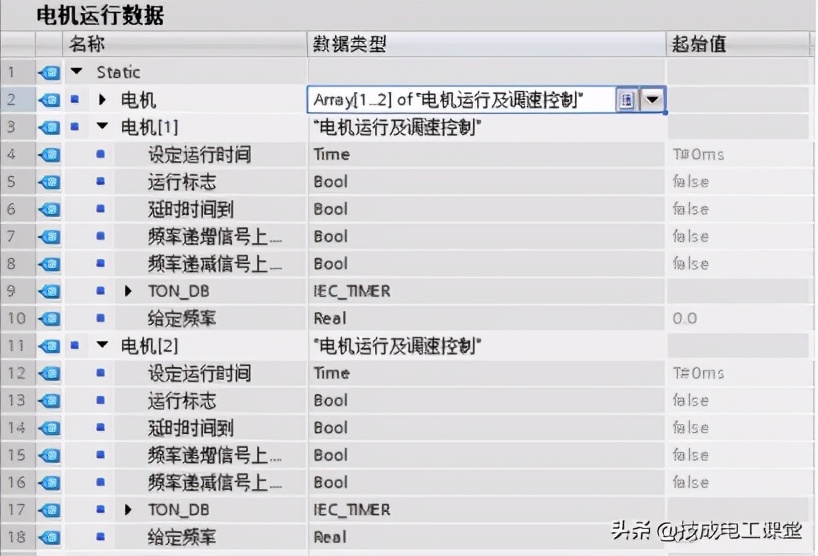

添加一个名为“电机运行数据”的数据库块
，并在数据库块中建设一个名为“电机”的新变量
。变量的数据类型是array
，Array[1.2]
，数组中元素的数据类型选择为之前建设的PLC数据类型名称“电机运行和速率控制”
。[1.2]划分代表电机1和电机2
。

软件使用薄涂V15
，本案例的源文件可以免费下载！请看文末的下载
。

第三步：添加FC块
，建设FC接口区变量
。

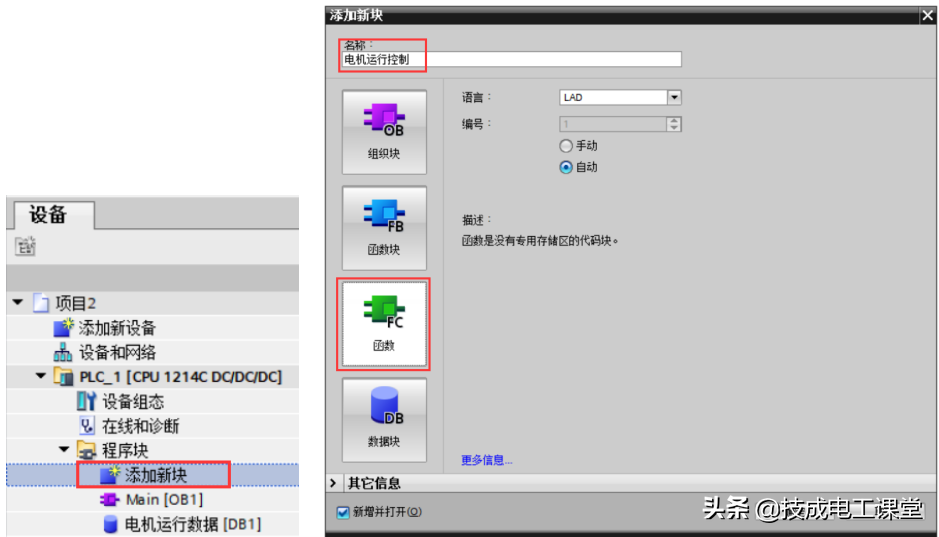

添加一个名为“电机运行控制”的FC块
。由于两台电机接纳相同的控制方法
，我们建设形式参数变量

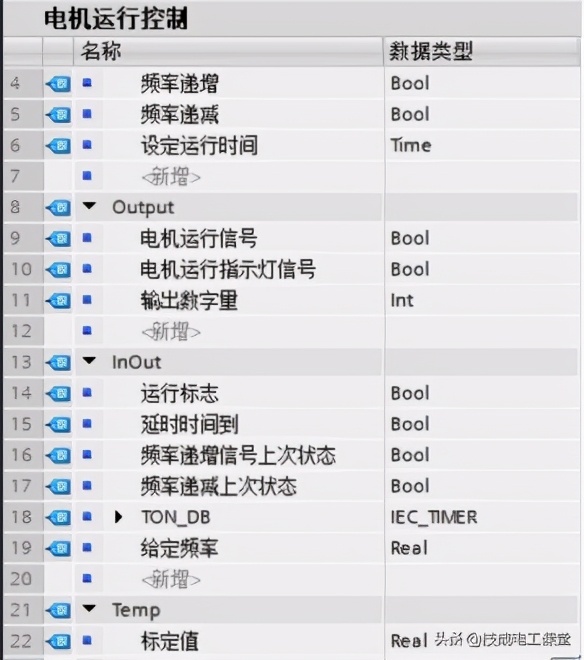

，形式参数建设在FC的接口区
，如下图所示
。

软件使用薄涂V15
，本案例的源文件可以免费下载！请看文末的下载
。

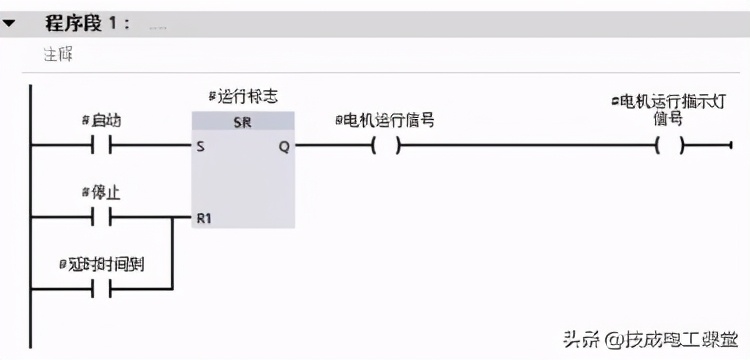

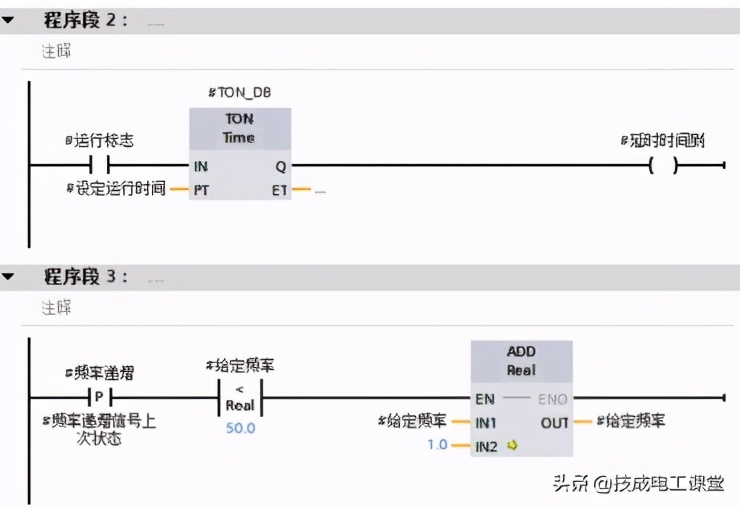

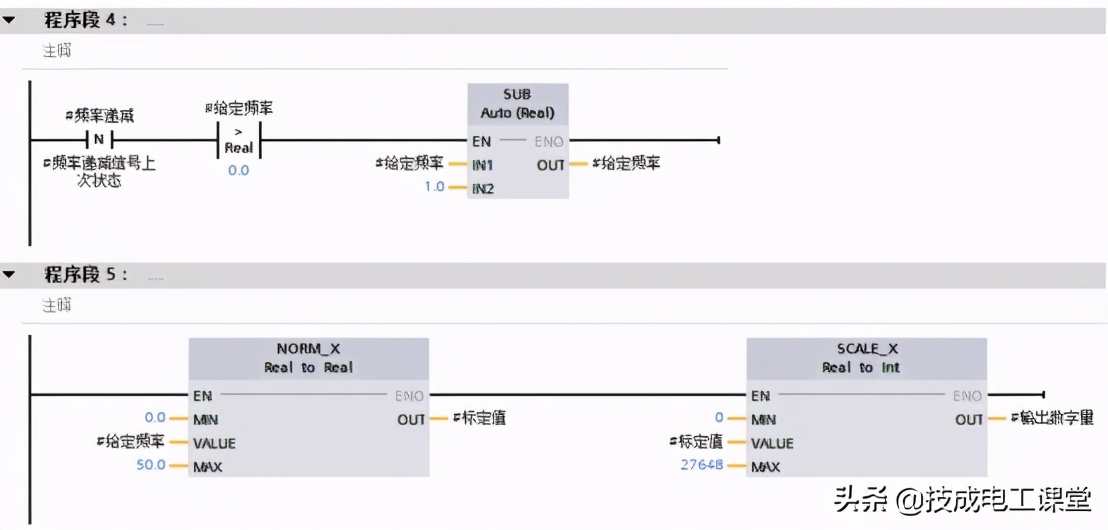

第四步：用FC编写控制程序

在我们建设了正式的参数变量之后
，我们可以使用这些正式的参数来编写电机运行和速率控制程序
。

的形参没有地点
，只著名称和分派的数据类型
。编程的时间可以用这些名字写
。

软件使用薄涂V15
，本案例的源文件可以免费下载！请看文末的下载
。

办法5:挪用OB1中的FC

FC程序写好之后
，我们就可以挪用OB1中的FC块了
。挪用时

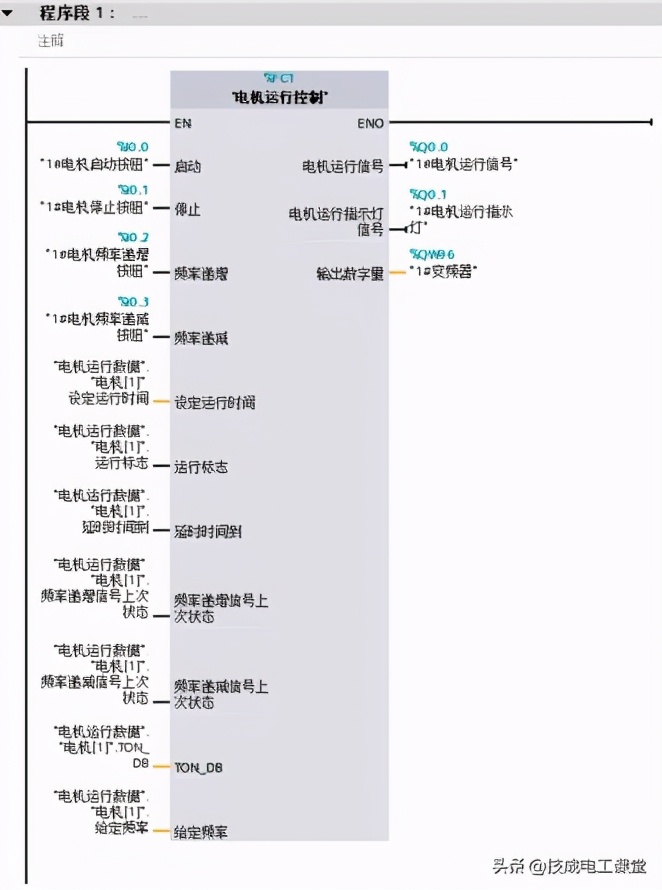

，我们可以通过给形狼籍异的实参来控制两个电机

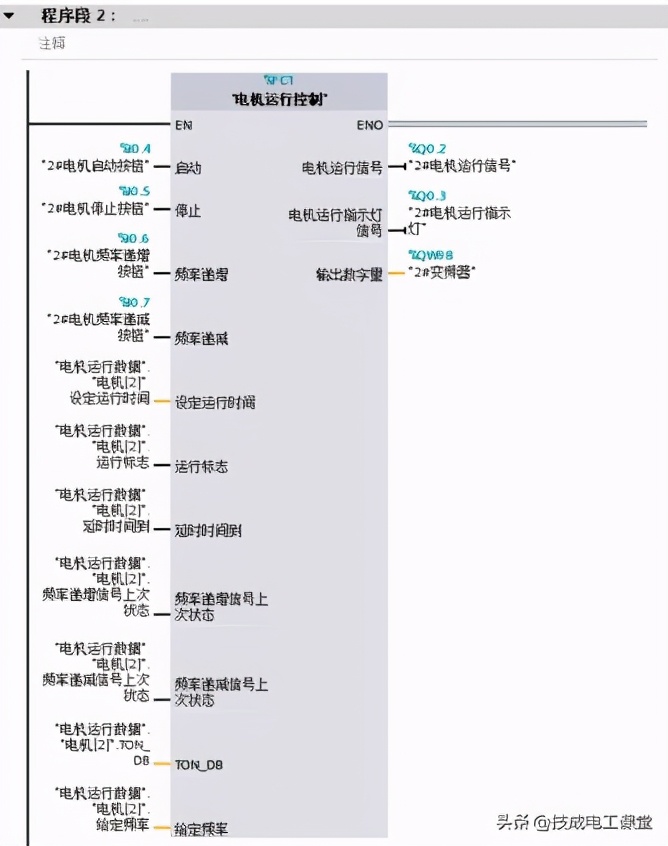

。由于有两个电机
，以是我们可以挪用它两次
，然后写入前一个IO分派的地点
。

以上是用FC块法编写的电机运行和变频器调速的程序
。你学会了吗？

不要慌
，有一种使用FB块的写法
。关于我们的控制程序
，使用FB块将是更简朴和更合适的编程要领
。下一篇文章会继续给你解说
。
