检测仪器：SPM装备状态综合剖析系统Leonova Emerald

检测手艺：BMAHDHD手艺，振动EVAM测试

检查工具：电机、变速箱

检测目的：检测装备的运行状态和故障，掌握装备的运行状态。

检测手艺：高清攻击脉冲手艺(使用高清攻击脉冲检测，可以提前3-6个月发明轴承的故障，展望轴承早、中、晚期故障及润滑是否优异；通过HD攻击脉冲的频谱剖析，很容易区分是齿轮问题照旧轴承问题)和振动检测手艺(包括专利齿轮箱诊断手艺：时间同步平均、虚拟转速、高清变频跟踪手艺和圆坐标，可以清晰看到齿轮啮合故障。这个转速不利便测试，只能做常见的振动测试)。

一、项目形貌

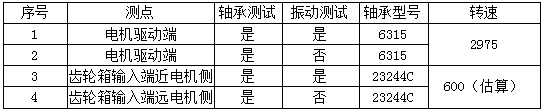

丈量点命名和测试形貌

二、测试条件和流程

1.测试变速箱时不知道现实速率。

2.由于测试条件的限制，所有的测试都是以牢靠的速率举行的。

三。测试数据

四。数据剖析

1)电机

1.电机驱动端

HD轴承检查：

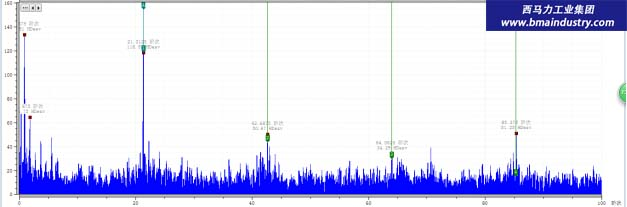

值HDm=7，HDc=-10导致绿色状态。润滑优异的攻击脉冲频谱中保存显着的谐波攻击信号。轴承有松动迹象，可能是轴承装置间隙大造成的。不扫除轴承匀称磨损导致内部游隙过大。攻击脉冲频谱如下：

2.电机非驱动端

HD轴承检查：

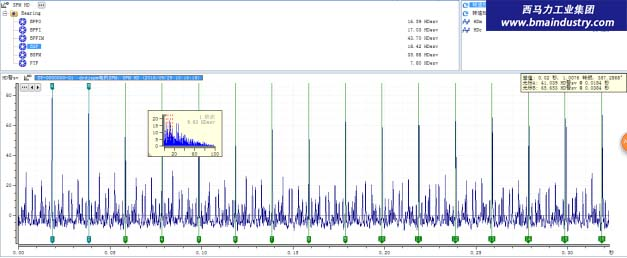

HDm=8，HDc=-15，效果是绿色的，润滑优异。攻击脉冲谱中有转动体早期故障信号，为稍微擦伤。攻击脉冲频谱如下：

时域信号频谱如下：

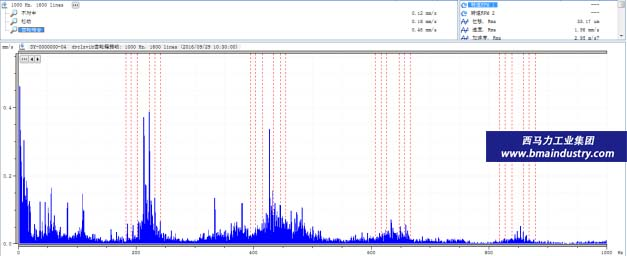

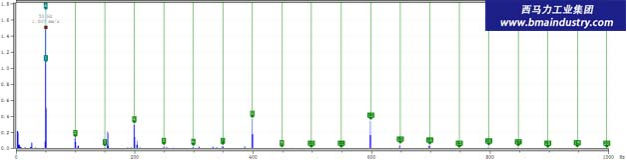

电机水平振动速率按10816标准为6.49mm/s，为黄色预警区域。振动频谱为50Hz及其谐波信号。有电气问题，可能是转子松动或者有断条。同时有靠近50Hz的信号(见局部放大图)。由于转速为2975转/分，电机自己也松了。振动频谱如下：

局部放大如下：

Ii)齿轮箱

1.齿轮箱的输入轴影响脉冲测试。

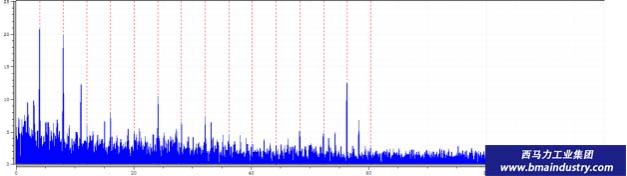

HDm=30，HDc=-5，效果为黄色，攻击脉冲频谱如下，无轴承失效迹象，仅21号齿轮(21齿可能按现场600左右转速盘算)啮合频率突出，导致攻击值略高，可能有稍微磨损。

2.振动试验

实测水平振动速率值为1.87mm/s，凭证10816标准为绿色预警区域。在振动频谱中，主要因素是齿轮啮合频率，倍频略高，说明齿轮略有差池中。

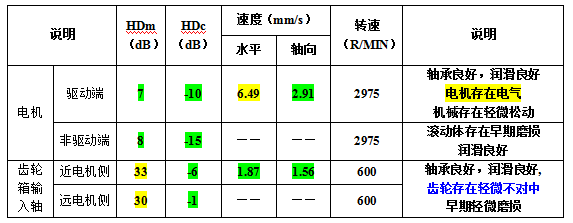

动词（verb的缩写）结论

1.电机保存电气问题，可能是转子松动或者转子线棒断裂，这是电机振动较量大的主要缘故原由(建议处置惩罚)。电机自己也有松动，电机非驱动端的轴承滚轮有早期损坏(现在不需要处置惩罚)。

2.齿轮箱对中不良，同时由于对中不良，齿轮可能泛起早期稍微磨损。
